Виды лабораторных газовых горелок и правила безопасной эксплуатации

Posted by   Tech Text
06/03/2020

Кроме приборов, нагревающихся от электричества, с помощью ТЭНа, передающих тепло через сухой воздух или жидкий теплоноситель, в лабораторной практике при некоторых экспериментах, требуется открытое пламя, которое можно получиться спиртовкой или чаще при помощи одной из газовых горелок.

Рассмотрим несколько разновидностей подобной техники, а также дадим рекомендации по их безопасной эксплуатации.

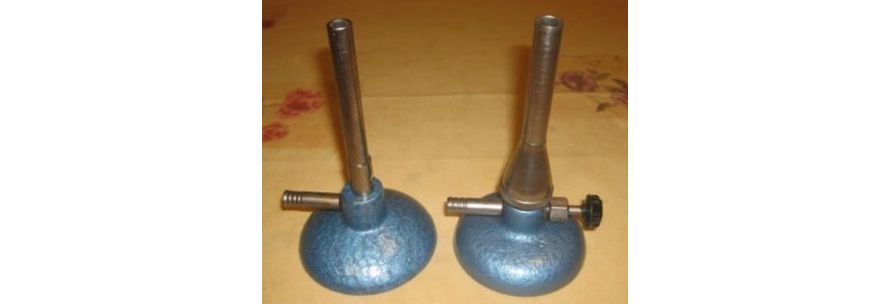

Виды лабораторных газовых горелок и правила их эксплуатации

Бунзена

Простая и надежная, обеспечивающая горение газа и создающая вертикальный факел регулируемой интенсивности.

  • Питание поступает от газового баллона, обычно хранящегося в специальном лабораторном шкафу, в область подставки.
  • Сверху на нее накручивается металлическая трубка для смешивания воздуха и газа и образования горючей смеси.
  • За счет выполненных боковых перекрестных отверстий, можно регулировать соотношение сгораемых компонентов.
  • Меняется температура и структура пламени.
  • Если установлен краник, можно регулировать количество подаваемого газа и высоту пламени.

Используются для расплавления, прокаливания в фарфоровой посуде, пайки.

Теклю

Конструктивно воздух в канал поступает через ряд выполненных в нижней части конического основания отверстий, просверленных вертикально, поэтому в отличие от бокового расположения, сопротивление значительно меньше – путь прямой.
Соответственно количество кислорода больше, как и температура огня.
И второй плюс – высокоточная регулировка при помощи шайбы, что позволяет производить отмеривание более тонко.

Мекера

Отличается наличием сетки – металлической насадки. За счет этого решения пламя разбивается на множество мелких огоньков (чем-то похоже на принцип душа), а значит пламя становится ровным и стабильным.
Интересно, что похожая конструкция применяется в анализаторах, основанных на атомно-адсорбционной спектрофотометрии, когда происходит сжигание образца с последующим анализом спектром, излучаемых испаренным при высокой температуре продуктом.

Правила безопасной эксплуатации

  1. Проводите периодический осмотр. Выполняйте разборку. Во внутренних каналах не должно быть мусора, посторонних элементов и остатков расплавленных материалов.
  2. Прочищайте сопло. Удаляйте нагар.
  3. Не должно быть трещин и других механических повреждений от высокой температуры.
  4. Вентили, хомуты должны прочно сидеть на шланге. Нигде газ не должен травить. Проверку можно осуществить спичкой, смачиванием мыльным раствором, чтобы увидеть микропузырьки. Возможно также почувствовать запах.
  5. Подводящая резиновая трубка не должна иметь разрывов и микротрещин. Допускается отрезать поврежденный участок и заменять его стеклянной трубкой с последующим прихватыванием хомутами.
  6. Регулирующие винты не должны быть разболтаны и перекрывать весь диапазон – от минимального до максимального.
  7. Не оставляйте без присмотра.
  8. В перерывах отключайте подачу газа.
  9. Очищайте наружные поверхности от пыли, грязи, ржавчины.
  10. Плотно завинчивайте все сочленения. При необходимости вставьте резиновое колечко, выступающее в качестве уплотнителя.
