Про чашечные анемометры

Posted by   Tech Text
04/04/2022

Если стоит задача получить значение скорости ветра, здесь и сейчас, с минимальной погрешностью, и в широком диапазоне, причем как на улице, что оценят метеорологи, строители, охотники, рыболовы, так и внутри помещения (измерение силы сквозняков, поиск протечек потоков воздуха и газов), наилучшим и по сути единственным решением является применение цифровых анемометров с крыльчаткой.

Но этот вид движителя, который воспринимает давление силы ветра, вращается и передает количество импульсов, пропорциональное числу оборотов  для оцифровки и отображения на дисплее, не является безальтернативным.

Отличия чашечных анемометров

Если говорить глобально, то вращательный принцип остается. Но есть 2 отличия. Причем второе следует из первого.

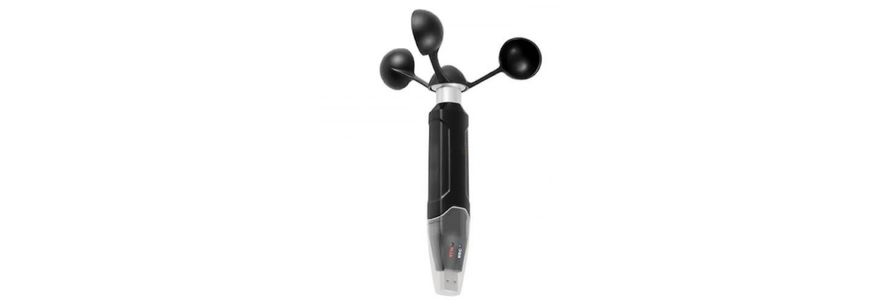

  1. Форма и расположение лопастей. Почему такое название ? А потому что в этой разновидности анемометров, вместо лепестков как в крыльчатых, установлены полусферы, как если бы разрезали шар на две части посередине. Если подсчитать какое давление производит ветер на чашки, то окажется, что эффективность преобразования, а следовательно чувствительность и точность ощутимо выше, чем у крыльчатки.
  2. Нет жестких требований к ориентированию. Во всех руководствах, в комментариях по работе, отзывах об крыльчатых анемометрах, пишется, что при измерениях, условная ось, вдоль которой дует ветер, должна совпадать (быть параллельной) с осью, на которой насажена крыльчатка. Если сместился на несколько угловых градусов, то будет расти погрешность. А точно на глаз определить, правильно ли поставил руку с прибором, если не установить предварительно на штатив, довольно сложно. А вот с чашечными приборами эта проблема не стоит.

Критерии для выбора

Тип подключения датчика

Блок чашек может быть встроен в корпус или подключаться с помощью гибкого кабеля. Есть достоинства и недостатки в обоих технических решениях. Если измерения предстоят в основном на открытых пространствах, не выше, чем человеческий рост, в общем в местах, легко доступных, то без вопросов сработает встроенный чашечный блок.

А вот если нужно поднимать руку, например к воздуховоду, или маневрировать в условиях ограниченного пространства, опять же среди труб или пробраться к сложно расположенной вытяжке, особенно, если рядом мебель, оборудование и другие мешающие предметы, выносной датчик скорости ветра лучше, поскольку в таком случае, его можно развернуть произвольным образом, и при этом, поскольку он жестко не связан с измерительным модулем анемометра, а только передает сигнал через провод, дисплей будет всегда пребывать перед глазами.

Отображение данных

Да, в большинстве случаев в продаже в интернет-магазинах Украины можно встретить приборы с цифровым экраном. Это тренд. Но еще встречаются раритеты, б/у или можно купить в хорошем состоянии чашечный анемометр с механической шкалой. Она как правило разделена на несколько блоков: для сотен, десятков, единиц.

Диапазон измерения

Если проанализировать имеющий ассортимент, а сделать это проще всего, выбрав нужные фильтры, чтобы не заходить в каждую карточку товара и не выискивать нужные цифры в таблице технических характеристик, то выяснится, то 80-90% всех ветромеров имеют верхний предел 30-50 м/с.

Какой нужно выбирать ? Исходите из предполагаемых пределов.

  • Если на десятом этаже строящегося здания работают строители, то там могут дуть сильные ветры. Это создает серьезные риски для башенных кранов (раскачивается груз) и для самих людей. Чтобы не было переполнения, лучше заказать анемометр с максимальной верхней границей.
  • А вот при проведении например процедур энергоаудита или чтобы выяснить в полном ли объеме отводятся сгоревшие газы от печи, можно остановиться и на приборе с меньшим пределом.

Впрочем опять же анализ показывает, что цена почти не меняется в зависимости от этого показателя. Так что имеет смысл взять с запасом.

Дополнительные функции

Измерение температуры

Самая распространенная и часто встречающаяся опция, можно сказать must have. Обычно для этого на дисплее имеется две строки с цифрами.

Разные единицы измерения

Тоже зачастую предусмотрена возможность менять м/сек, км/ч, узлы, футы/мин, миль/ч. Это необходимо, если прибор используется в разных странах или конкретные единицы применяются в готовых формулах.

Регистратор данных

Это набор ячеек памяти. Их количество может достигать десятков тысяч. То есть за период времени формирует набор показателей. Фактически это таблица или функция для последующего построения графиков. Так и происходит. Поскольку после окончания цикла измерения, данные передаются на ПК и дальше с ними можно работать как с информационным массивом.

Расходомер

Очень полезная функция для расчета вытяжных систем, кондиционирования. Это объем воздуха, проходящий через сечение воздуховода за единицу времени. Его можно рассчитать вручную. Но проще в режиме онлайн это делать с помощью анемометра с наличием этой возможности.

Разъем под штатив

Для того, чтобы набрать статистику, а не только измерять силу ветра в текущий момент, потребуются минуты, и даже часы наблюдений. Удерживать прибор в руке в одном положении физически не реально. И не нужно. В таком случаев нужно выбрать измеритель с винтовым или другим разъемом, чтобы накрутить на штатив, и после этого точно выставить чашечный вращательный блок в нужном направлении. Хотя повторяем, что в отличие от крыльчатых анемометров, это не принципиально.

Сигнализатор

Это автоматическая электронная система, срабатывающая как только текущая скорость ветра превысит заданное значение. Или наоборот станет меньше минимального предела. Тогда срабатывает зуммер и возможно дублирующий светодиодный индикатор.

Это востребовано например на шахтах, в ветряках, чтобы избежать аварийной ситуации.
