Особенности вентиляционных анемометров

Posted by   Tech Text
31/03/2022

Анемометры это достаточно узкоспециализированные устройства, несмотря на разнообразие сфер применения – от поиска микропотоков воздуха, утечек газов в трубопроводах внутри помещения до метеорологии и строительства.
И сегодня мы поговорим об одном из видов использования.

Выбор и применение анемометров для контроля вентиляции

Под вентиляцией подразумевается как дымовая труба, идущая от отопительного котла или газовой колонки в квартире, так и вытяжная вентиляция в квартире, а также в лабораторной практике очень важно рассчитать сечение и расход воздуха в воздуховоде, отводящего горячие потоки, а зачастую насыщенные вредными испарениями от муфельных печей и вытяжных шкафов, которых улавливают летучие продукты химических реакций и отводят за пределы, в атмосферу.

Сразу следует отменить, что для столь ответственных задач, которые связаны с вопросами безопасности и в буквальном смысле жизни людей – как частных лиц, так и персонала: производственного или работников лаборатории, недорогие несертифицированные анемометры не подойдут, поскольку

  • во-первых, их показания не могут считаться достоверными;
  • во-вторых, не достаточный набор функций. Например может отсутствовать опция подсчета расхода воздуха;
  • в-третьих, их исполнение не отвечает тяжелых условиям эксплуатации. Они должны выдерживать высокую температуру, агрессивные среды, корпусные детали должны быть прочными, устойчивыми к ударам и царапинам;
  • в-четвертых, в более дорогих, профессиональных приборах, присутствуют дополнительные комплектующие: воронки, сменные зонды.

Сначала приведем несколько терминов, связанных с вентилированием, от чего зависит выбор и покупка нужной модели анемометра: объем помещения, количество и сечение воздуховодов, скорость воздуха, проходящего через сечение, расход воздуха.

Особенности вентиляционных анемометров

Да, с помощью простейшего измерителя ветра с крыльчаткой тоже можно провести замеры и даже подсчитать расход. Как ? Если скорость воздуха известна – этот показатель отображает даже самый простейший анемометр, то сечение можно измерит вручную – обычной школьной линейкой. Таким образом -

Умножаем скорость на поперечное сечение отверстия, выраженное в квадратных метрах.

Но конечно это не удобно. И если скорость меняется, то нужно постоянно пересчитывать, а термоанемометры – расходомеры делают это все в режиме онлайн, а не косвенным методом. Таким образом радикально экономится время и увеличивается точность.

Итак, наилучшим решением будет применение вентиляционного анемометра с воронкой, которая прикладывается плотно к соответствующей решетке или диффузору. Воронка должна полностью перекрывать их, чтобы не было утечек и роста погрешности измерения потока воздуха. Следует учитывать, что воронки предназначены только для конкретного прибора и как правило не взаимозаменяемы. Исключением могут быть быть аппараты одного бренда и то об этом нужно уточнять в продавцов интернет магазина, внимательно читать описания, комментарии и отзывы. А еще лучше изучить инструкции на сайте производителя.
Кроме того, как уже указывалось, в комплекте могут идти другие датчики, насадки и зонды. Например для измерения температуры, влажности, определения газов и т.д.

Два вида приборов
  1. Классическая крыльчатка. Лопастей может быть 6 или восемь. Крыльчатый датчик обычно изготавливается из пластмассы для облегчения веса и должен быть хорошо отцентрован. Лопасти загнуты, чтобы захватывать максимальный поток воздуха.

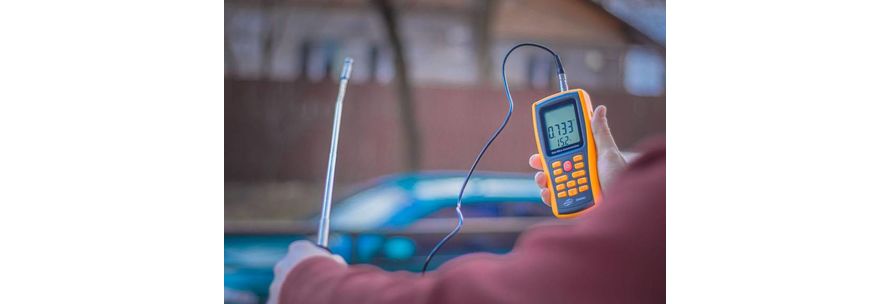

  2. Так называемые термоанемометры или с горячей нитью, основанные на принципе охлаждения проводника обдувающим потоком воздуха, через который пропускается электрический ток с целью нагрева.

На каком именно остановить свой выбор ? Первая группа безусловно самая популярная, простая, многочисленная и доступная по стоимости. Требует минимального ухода и не такая “нежная”, как вторая.

А вот проволочные не удобны тем, что металлическая струна покрывается окалиной из-за взаимодействия с O2 воздуха, также на нее садится и пригорает пыль, что в конечном итоге влияет на точность и срок службы.
Важное значение имеет максимальный предел измерения. Это по сути один из первых параметров, с чего начинается подбор того или иного прибора для измерения скорости воздушных потоков.
Минимальная цифра – 10м/с, которой впрочем отвечают практически все представленные в продаже в Украине виды анемометров, а желательно чтобы величина достигала 20 м/с для закрытых помещений. А вот на улице, лучше если будет 35 м/с.

Большое ли значение имеет европейский или европейский бренд ?

А кто сказал, что приборы физически производят в странах ЕС или США ? Производственные мощности могут быть расположены в КНР например. Более того, если брать "родные" китайские анемометры, произведенных у них, то они уже “подтягиваются” по качеству до именитых торговых марок и при этом:

Цена Стоят ощутимо дешевле
Метрология Проходят поверку. Здесь важно отсеять действительно копеечный хлам и покупать “хороший Китай”
Потребительские качества Обладают практически таким же, а все чаще и более широким функционалом.

Пользоваться анемометрами для вентиляции очень просто. Учебы практически не требуется. Крыльчатый датчик нужно таким образом, чтобы ось вращения была параллельна потоку. Для моделей с нагреваемой ниткой даже это не имеет значения – главное, чтобы датчик омывался воздухом.
