Лабораторный + переносной влагомер зерна PM-650 - особенности, калибровка, преимущества

Posted by   oratorslova Гончаров Сергей
09/06/2019

Среди электронных экспресс измерительных приборов для контроля влажности зерновых, бобовых и масличных культуры прямо в полевых условиях, традиционно используются переносные модели.

В отличие от длительного и энергоемкого лабораторного термогравиметрического способа при помощи сушильных шкафов, портативные влагомеры зерна выгодно отличаются скоростью (1 минута), низкой погрешностью (в зависимости от модели измерителя влажности от 0,25 до 0,5 %), широким выбором калибровок и рядом дополнительных функций.

Это основной инструмент в руках фермера или специалиста крупного агропромышленного холдинга, особенно перед началом сбора урожая.

Ведь каждый дополнительный процент влажности влияет на:

  • стоимость партии зерна;
  • затраты ресурсов на просушивание и вентилирование в зернохранилище;
  • сроки хранения зерновых.

Также подобные устройства согласно с ГОСТ 13568.3-93 в обязательном порядке необходимы для предварительной оценки влажности, чтобы принять решение – подсушивать зерно или нет.
Но есть группа приборов, подходящих как для поля, так и лаборатории.

Это так называемые портативно-лабораторные разновидности, среди которых наиболее популярный PM-650 от японской компании Kett.

  1. Преимущества и особенности PM-650 KETT
  2. Калибровка
  3. Вопросы по применению.

Преимущества и особенности PM-650 KETT



По внешнему виду анализатор влажности имеет значительные отличия. Если переносные цифровые модификации от датского производителя Supertech, удерживаются в руке, то PM-650 все-таки более предпочтительный для лабораторных исследований: устанавливается на столе - для настроек, засыпки образцов, проведения замеров и наблюдения итогов.

Камера

Основное отличие – емкость открытая.

Не используются процедуры сжатия зерновой пробы, как в модели farmpoint (superpoint) или одновременного измельчения жерновами (farmpro, superpro).

Во всех указанных разновидностях навинчивающаяся крышка играет еще одну важную роль – нормирование. Фактически после того, как крышка полностью завинчена, для анализируемой на влажность культуры устанавливается неизменное значение натуры. Например, для кукурузы – одно, для пшеницы – второе, для гороха – третье.

Натура зерна (количество исследуемого материала в единице объема) определяется размерами зерновок, их формой, твердостью, влажностью и рядом других показателей.

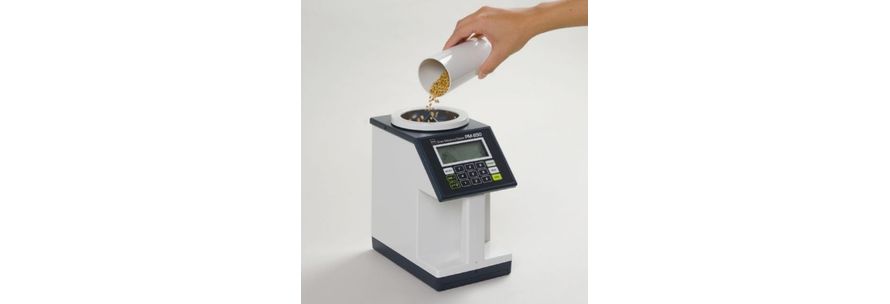

Каким же образом засыпать нужное количество зерна ? Ведь крышки здесь нет.

Зато есть засыпная воронка и мерная посуда, входящие в комплект поставки, которые в паре и позволяют отмерить соответствующее количество, от которого напрямую зависит точность измерения.

Внутри камеры расположен столбик с конусообразным окончанием. Это первый электрод, а в качестве второго выступают стенки прибора.

Поскольку зерно по своей проводимости ближе к полупроводникам, и не очень хорошо проводит ток, лучше использовать высокочастотный метод, соответственно PM-650 относится к категории диэлектрических.

Переменный сигнал частотой 50 Мгц легко проникает через пробу, которая является диэлектриком, как прокладка конденсатора и его параметры менчяются в зависимости от влажности.

Калибровки

Любые измерительные приборы, реализующие непрямой метод измерения, не могут самостоятельно идентифицировать какой продукт для анализа в них загружен. Пользователь должен сам выбрать соответствующую настройку.

Вопрос в том, сколько этих настроек запрограммировано в энергонезависимой памяти.


И в этой части 150 калибровок выводят PM-650 в бесспорные лидеры среди конкурентов


Что имеет вполне практическую и финансовую ценность:

  • чем больше настроек интегрировано в одном зерновом влагомере, тем ниже цена;
  • сотрудникам сельхозпредприятий, ответственным за измерения, достаточно взять с собой всего один аппарат, а не 2 или 3.

И важное преимущество: калибровки могут подстраиваться по результатам эталонного метода, о чем мы расскажем отдельно.



Широчайший диапазон

От 1 до 40 % - в зависимости от вида культуры.



Учет массы и температуры пробы

В устройствах тоже предусмотрена температурная компенсация по показаниям терморезистора, но вот встроенных весов там точно нет. Это лишний раз говорит в пользу аргумента, что PM-650 все-таки лучше применять в лабораторной практике, при этом специальный антивибрационный стол не нужен - это дорогостоящее удовольствие для аналитического весоизмерительного оборудования, достаточно ровной горизонтальной поверхности.



Определение натуры

Для этих целей обычно используется пурка на 1 литр, где применен метод отсечения ножом в замкнутом пространстве.

Но анализатор влажности - натуромер PM 650 эти расчеты способен произвести самостоятельно по данным весов и мерной емкости, которая имеет имеет стандартный объем для любых образцов зерна – 240 мл.
Информация отображается на цифровом дисплее в г/л.





Калибровка

В ходе жизненного цикла любого электронного изделия, показания могут “плавать” из-за старения радиодеталей.
Вторая причина увеличения погрешности – особенности сортов в пределах одной культуры, например пшеницы.
В таких случаях, необходимо выполнить подстройку, чтобы аппарат выдавал показания в пределах паспортной погрешности.

Причем эта процедура значительно проще, чем например калибровка инфракрасного анализатора зерна, когда:

  • составляется калибровочная кривая по нескольким точкам;
  • необходим набор референтных образцов;
  • потребуются услуги сервисного инженера или обученного персонала лаборатории по анализу качества зерна.



Несколько замечаний:

Во-первых, необходимо получить истинное значение влажности. Для чего потребуется шкаф сушильный, мельница лабораторная, эксикатор, весы и другой инвентарь, приспособления и оборудование.
Во-вторых, для достоверности результатов, саму сушильную печь необходимо калибровать, поместив в бюксы, стандартный образец зерна. Обычно референтные образцы продаются в упаковках по 1000 г. Этого вполне достаточно.
В-третьих, по результатам сравнительного анализа, вывести отклонение и ввести этот корректировочный коэффициент в память PM-650



Как калибруется ?

  1. Нажмите кнопку питания power.



    Нажмите *. Показания дисплея не изменятся.
  2. Введите пароль в течение 5 секунд.



  3. Если пароль не правильный или прошло больше 6 секунд, дисплей возвратится в исходное положение.
  4. PM-650 готов к вводу значения смещения. Оно может быть как положительным, так и отрицательным.



  5. Нужно ввести новое отклонение, полученное методом, описанным выше в таблице.

    Возможны 2 варианта: если смещение положительное, например 0,5, то просто вводятся цифры 0 и 5. Если отрицательное ”-”, ”0”,”5”.




  6. Снова нажмите кнопку питания power. Процесс калибровки завершен.



Вопросы по применению



  1. Как часто нужно калибровать ?

    Если сказать просто – когда возникают сомнения в достоверности результатов. Или например, если придется измерять влажность нового сорта зерна. В общем всегда лучше перестраховаться. Время на высушивание термогравиметрическим методом и сама калибровка займут не более часа. А ошибка в доли процента может стоить в денежном выражении десятки и сотни тысяч, что на несколько порядков превышает стоимость приобретенных стандартных образцов.

  2. Процедуру калибровки должен производить высококвалифицированный специалист ?

    Нет, не обязательно. Ведь ему нужно просто ввести готовую цифрру отклонения. Другой вопрос, что эталонный анализ влажности для этого проводится квалифицированным лаборантом, досконально знающим особенности и имеющего практический опыт в соответствии с ГОСТ 13568.3-93.

  3. Можно ли использовать в поле или на элеваторе ?

    РМ-650 удобен в первую очередь в лабораторных условиях, хотя теоретически может быть применен и в поле.

    Рукоятка позволяет переносить с одного лабораторного стола на другой и между кабинетами. При этом небольшой вес, габариты, батарейное питание дают возможность проводить исследования вдали от зерновой лаборатории. Важное требование - требуется расположить на устойчивой поверхности строго горизонтально, что не всегда просто (например стоя посреди бескрайних гектаров).

    Замеры производятся не при удержании в руке, на весу, а в стационарном положении.

    Не следует забывать, что прибор снабжен точными весами, не допускающими колебаний, вибрации и тем более ударов, толчков и падений.

  4. В каких случаях используется функция усреднения показаний ?

    При отборе суточных, средних проб зерна согласно с ГОСТ 13586.3-83 из разных партий формируются образцы для исследования. При единственном измерении, выборка может быть не репрезентативной и иметь отклонение от среднего значения всей партии. Кроме того, не исключен и человеческий фактор. И мерная емкость тоже не идеальная посуда – в одном случае на пару зерен больше, в другом меньше. Лучше усреднить.

  5. Нужно ли калибровать заново PM-650, если мы планируем отдать часть посевных площадей под новую селекционную культуру зерна ?

    Можно и нужно. Заводские калибровки подразумевают усредненные показатели по результатам сотен и тысяч замеров, используя образцы, выращенных в нормальных условиях, на основании которых выводятся градуировочные уравнения методом регрессионного анализа. Но все факторы предусмотреть не представляется возможным и на практике погрешность может выйти за допустимые нормативы.
    Новый сорт зерновой культуры может отличаться по физико-химическим свойствам. Хотя расхождения будут незначительными, с целью обеспечения достоверных результатов, необходима подстройка калибровок. Эталонным значением служит показатель, полученный при помощи воздушно-тепловой установки и весов.
