Как выбрать вытяжной шкаф лабораторный

Posted by
23/01/2018
0
Вытяжные шкафы для химических анализов в лабораториях

Вытяжной шкаф лабораторный – разновидность мебели для оснащения химической лаборатории, основное предназначение которого – отводить за пределы помещения газообразные продукты, образующие в ходе проведения опытов.
вытяжной шкаф лабораторный

Агрессивные летучие вещества при вдыхании персоналом лаборатории могут негативно сказываться на здоровье, поэтому можно сказать, что вытяжной шкаф в отличие от любой другой лабораторной мебели служит в первую очередь для защиты органов дыхания сотрудников.

Вытяжные шкафы для химической лаборатории приобретаются только в случае если предполагается, что в ходе аналитических исследований, а это определяется стандартами и методикой, в воздух попадут дым, газы, испарения.









Поэтому вопрос какой и как выбрать вытяжной шкаф возникает еще на первоначальном этапе комплектования мебелью лаборатории в зависимости от специфики

Пример.
В лаборатории по анализу качества зерна проводяться следующие виды исследований:

  • анализ влажности термогравиметрическим методом (сушильный шкаф, весы и лабораторная мельница);
  • измерение деформации клейковины (прибор ИДК);
  • многокомпонентный анализ методом инфракрасной спектроскопии (анализатор зерна);
  • определение числа падения зерна (лабораторный прибор ПЧП).

Почти во всех перечисленных процедурах не предполагается выделение газообразных агрессивных летучих соединений.
Сушильный шкаф лабораторный за счет создаваемой путем конвекции тягой, отводит горячий воздух с влагой, извлеченной из навески зерна в бюксах, но он безопасен.


А вот если предстоит работа с кислотами, щелочами, едкими смесями, без вытяжного шкафа не обойтись


Вытяжной шкаф лабораторный можно представить как комбинированную лабораторную мебель, сочетающую качества:

  • лабораторного стола, поскольку в каждом шкафу присутствует столешница для размещения посуды для проведения химических опытов, и оборудования;
  • лабораторного шкафа для хранения документации, принадлежностей, инвентаря и тары.

Плюс к указанным видам мебели для оснащения лабораторий добавляется механизм вытяжки, состоящий из вентилятора и системы отвода взвешенных частиц и газов и мы получаем “на выходе” вытяжной шкаф.

Лабораторные вытяжные шкафы должны быть устойчивы к повышенной температуре летучих соединений, образующихся в ходе экзотермических реакций и воздействию химических реактивов.

Теперь комплексно посмотрим, какой вытяжной шкаф лабораторный купить, с точки зрения удобства для персонала, технических особенностей, используемых конструктивных материалов и дополнительного функционала.

Как выбрать вытяжной шкаф лабораторный ?



Комфортное наблюдение за результатами



Манипуляции с лабораторной тарой и оборудованием требуют дозирования химических реактивов, соблюдения временных интервалов и пожалуй основного - постоянного визуального контроля за всеми этапами.

Следует разграничить операции:

  • связанные с непосредственными, "ручными" действиями внутри вытяжного шкафа (на столешнице);
  • когда в течение минут (часов) происходят реакции и требуется лишь непрерывное или периодическое наблюдение.

Для успешной реализации 2-х видов операций, вытяжной шкаф оборудован передним смотровым окном, фиксирующимся в любом положении, а боковые стороны - глухие из металлического листа с полимерным защитными покрытием.

В широких вытяжных шкафах устанавливается 2 идентичных передних окна на противовесах.

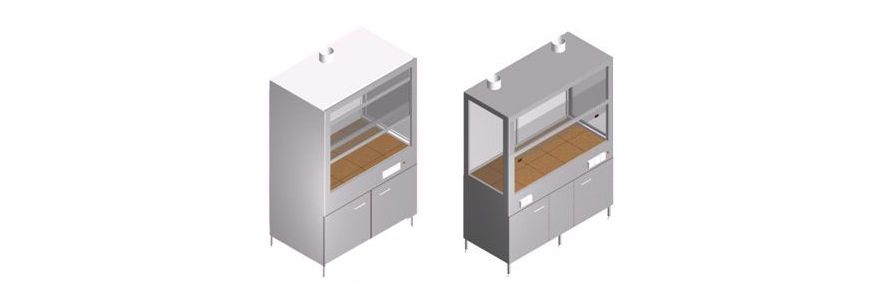

Дополнительный обзор сразу с трех сторон обеспечивают шкафы вытяжные лабораторные с боковыми прозрачными стенками, выполненными из стекла и ламината.

как выбрать шкаф вытяжной

Последний вариант более предпочтительный, если на столешнице размещается достаточно большое количество последовательно используемой лабораторной тары и необходим общий обзор со всех сторон.

Кроме того, вытяжной шкаф со стеклами с 3-х сторон пропускает в три раза больше света, что позволяет сэкономить на локальной подсветке светильниками и платежах за электричество.



Хранение



Большинство наименований современной лабораторной мебели относится к категории многофункциональных и вытяжные шкафы не исключение.

Удобно, когда должностные инструкции, стандарты, методики находятся рядом с местом проведения химических опытов.

Желательно чтобы недалеко находилась и лабораторная посуда, а также измерительные приборы и оборудование.

Традиционно для этих целей используются лабораторные шкафы для документов, посуды, реактивов, газовых баллонов, одежды, тумбы, а также сервисные надстройки – отдельные или в комплекте с лабораторными столами.

Кроме того, следует учитывать важный фактор – ограниченное место в помещении.



Каждая единица лабораторной мебели должна использоваться продуктивно



Как сократить занимаемую площадь и при этом не снизить функциональность ?

лабораторный вытяжной шкаф


Внизу, под столешницей, шкаф вытяжной лабораторный содержит две тумбы с дверцами, как раз и предназначенные для хранения.

Таким образом удается и площадь уменьшить, а суммарно на вытяжной шкаф лабораторный и тумбу, если бы они покупались по отдельности, цена была бы выше.




Встроенные тумбы изготавливаются из различных материалов:

Боковины и полки:

  • металл с полимерным покрытием;
  • ламинат.

Задняя стенка:

  • металл с полимерным покрытием;
  • ХДФ.

Двери – из ламината.



Система вытяжки



Это ключевой механизм, отличающий вытяжной шкаф от других видов лабораторной мебели.

Вытяжка может работать эффективно при одновременном выполнении условий:

шкаф лабораторный вытяжной


  1. Испарения, газы и дым должны быть сосредоточены в ограниченном пространстве и не выходит за пределы вытяжного шкафа через переднее окно.
  2. Количество и производительность вытяжных вентиляторов определяется объемом выделяемых газообразных продуктов и числом лабораторных опытов за единицу времени.
  3. Размеры внутренней камеры вытяжного шкафа должны быть достаточными, чтобы летучие вещества не успевали накапливаться и своевременно отводились по подсоединяемым трубам.




Элементы системы вытяжки:

  • вентилятор;
  • гофрированная труба;
  • металлические отводы в верхней части вытяжного шкафа для крепления труб.



Вытяжные шкафы комплектуются вентиляторами производительностью 280 м3



Отвод производится через гофротрубы длиной 1,5 м и Ø150 мм.

Однако можно заказать и “усиленный вариант” – шкаф вытяжной с вентиляторами утроенной мощности – до 900 м3/ч и гофротрубой диаметром 200 мм.

В зависимости от количества выделяемых продуктов при проведении химических опытов можно вытяжной шкаф лабораторный купить с одним или двумя вентиляторами.

Соответственно удваиваются все составляющие механизма отведения агрессивных летучих веществ: 2 отвода сверху и две гофротрубы.

В этой связи следует отметить, что кроме увеличенной производительности, шкаф вытяжной лабораторный с парой вентиляторов имеет серьезное преимущество:


Увеличенная надежность


Если один из вентиляторов выйдет из строя, то второй продолжит работу. Да, возможно сократится количество проводимых опытов, чтобы вытяжной шкаф “успевал” при сокращенной мощности отводить газообразные вещества.

Но с другой стороны, лаборатория не остановится, простоя не будет, заказчики получат свои результаты исследований и не обратятся к конкурентам.

А пока вытяжной шкаф пусть “в полсилы”, но работает, второй вентилятор можно починить.



Дополнительная вытяжка от тумбы

Некоторые шкафы вытяжные лабораторные снабжены еще одной системой отвода из неосновной рабочей области, в частности от тумбы.

Где могут применяться вытяжные шкафы с этой опцией ?

Все знают, что при входе в большинство медицинских кабинетов, мы сразу ощущаем специфический запах лекарств.

Но одно дело неопасные запахи, получаемые путем испарений от лекарственных препаратов.
Другое – вредные химические реактивы, хранящиеся в тумбе вытяжного шкафа.

Даже если лабораторная посуда закрыта, то высоколетучие агрессивные вещества могут накапливаться и проникать наружу, отравляя сотрудников.
А уж если тару с реактивами не плотно закрыли, то ситуация точно станет опасной.

Шкаф вытяжной с параллельным отводом газов и паров из тумбы позволяет избежать негативного сценария, что позволяет хранить в тумбах не только лабораторное оборудование, но и химическую стеклянную посуду с реагентами и суспензиями.



Шкаф вытяжной с мойкой



После проведения опытов, лабораторная тара содержит остатки химических веществ, которые должны быть удалены под струей воды, с использованием специальных моющих средств и приспособлений для механической чистки.

Вытяжные шкафы для химической лаборатории могут включать и другие виды лабораторной мебели – например тумбы, о чем говорилось выше, а также лабораторную мойку.

Что в свою очередь позволяет решить ряд важных задач:

  1. Сэкономить место в лаборатории.
  2. Уменьшить затраты на покупку лабораторной мебели, если ее функции интегрированы в вытяжной шкаф.
  3. Сократить не продуктивное время персонала лаборатории.

Речь идет о секундах и минутах, постепенно складывающихся в часы, если например мойка лабораторная и вытяжной шкаф расположены не рядом, а каждый шаг – это потеря времени.

А значит это шаг к оптимизации деятельности лаборатории, когда сэкономленный временной ресурс позволяет провести больше исследований за единицу временим, и получить дополнительную прибыль

Что в свою очередь позволит быстрее окупить инвестиции, вложенные в лабораторную мебель, включая шкафы вытяжные.

Кроме того, каждое перемещение с лабораторной посудой в руках это повышенный риск разбить колбу, стакан, пробирку или воронку.

шкаф вытяжной с мойкойДругой дело – шкаф вытяжной с мойкой - ходить никуда не надо, все под руками, в пределах видимости и доступности.

Встроенная лабораторная мойка размещается сбоку столешницы, что дает возможность решить 2 задачи:

  • не мешает проводить основные операции – химические лабораторные опыты;
  • подключить трубопровод подачи воды, не мешающий перемещению лаборантов.

Раковина оборудована краном.







Размеры вытяжных шкафов



Одно дело проводить опыты на лабораторном столе, когда свободный подход со всех сторон, но в таком случае все испарения, дым и газ в полном объеме попадут в воздух.

Другое дело – вытяжной шкаф, который гарантирует безопасность от вдыхания вредных соединений, но внутри рабочей камеры пространство наоборот ограничено.

Чтобы решить дилемму и обеспечить баланс между безопасностью и комфортом для персонала, шкаф вытяжной лабораторный должен иметь приемлемый размер внутреннего пространства и соответственно - наружные габариты.

Напольные шкафы вытяжные для оснащения лабораторий производятся следующих размеров:

Наружные размеры, мм

Внутрення камера, мм

1000×750×2200

900×600

1300×750×2200

1200×600

1500×750×2200

1400×600

1900×750×2200

1800×600

Как видим, вытяжные шкафы достаточно внушительны.

И связано это в первую очередь с удобством и комфортом для лабораторных исследований.

Чем теснее внутреннее пространство, тем больше вероятность пролить раствор, не исключено, что дорогой и редкий, получить химический ожог или зацепиться локтем за угол.

вытяжной шкаф


Настольный вытяжной шкаф значительно меньше по размерам 1000х700х1900, и не содержит тумбы.
Можно отдельно купить стол лабораторный для вытяжного шкафа.





Некоторую информацию о размерах можно получить из кодировки.
Например ШВ-1Рс-1.3: “ШВ” – “шкаф вытяжной”. “1.3” – ширина шкафа в метрах.



Конструкция и материалы



Вытяжные шкафы для химической лаборатории построены на металлокаркасе, что обеспечивает необходимую жесткость при перевозке, монтаже и дальнейшей эксплуатации.

Для защиты от коррозии – влажности и химических испарений металл покрыт полимерным составом.

Все манипуляции с лабораторной тарой и оборудованием производятся на столешнице, изготовленной из керамогранита.
Других вариантов и не может быть.
Если к примеру лабораторные столы выпускаются со столешницей и из керамогранита и из пластика, то сама суть вытяжного шкафа - это мебель для химической лаборатории, где в обязательном порядке будет использованы агрессивные химикаты – жидкие или порошкообразные.
А значит неизбежны капли, брызги, и столешница вытяжного шкафа должна быть устойчивой к реактивам.
Также отметим, механическую стойкость керамогранита к трению, царапинам, ударам (лабораторная посуда может упасть и разбиться).

Задние и боковые стенки могут изготавливаться как из керамогранита, так и из металла с полимерным покрытием.
Верх рабочей камеры – из ламината или быть металлическим.

В продаже представлены также вытяжные шкафы с двойной задней стенкой.



Освещение и электропитание



Шкаф вытяжной лабораторный – “самодостаточная” лабораторная мебель, функционирующая полностью автономно, о чем частично мы уже сказали, с подключением к 3-м системам “жизнеобеспечения”:

  1. Вентиляции.
  2. Подачи воды для мытья лабораторной посуды.
  3. Электрического питания.

Лабораторные приборы и оборудование получают питание от одной или двух сдвоенных розеток с выключателем.

Необходимо предусмотреть, чтобы подводящий кабель выдерживал возросшую нагрузку от дополнительно подключенного оборудования.

Как мы отмечали, шкафы вытяжные лабораторные со стеклянными прозрачными боковыми стенками обеспечивают больший световой поток.

Но в любом случае каждый вытяжной шкаф оборудован светильником.



Настройка по высоте и горизонтали



Регулировочными ножками оснащаются шкафы вытяжные, стоящие на полу, в отличие от настольных.
Ножки выполняют две основные функции:

  • стабилизация центра тяжести;
  • установка столешницы строго по горизонтали.




Специальный вытяжный шкаф




При нагреве до 1000°С в муфельной печи лабораторной, выделяются не только агрессивные, но и горячие газообразные соединения, подлежающие в обязательном порядке отводу за пределы химической лаборатории.

вытяжной шкаф для муфельной печи лабораторной
Вытяжной шкаф для лабораторной муфельной печи имеет следующие особенности:

  • не содержит тумбы;
  • не имеет переднего смотрового окна;
  • боковые стенки не прозрачные;
  • оснащен единственным вентилятором, чего достаточно для отвода газов всего от одного вида лабораторного нагревательного оборудования.







Обслуживание вытяжных шкафов



Система вытяжки

Газообразные продукты, испарения, дым через гофрированные трубы далее отводятся через внутренние каналы вентиляции здания.

Если даже вытяжные вентиляторы будут работать безукоризненно, необходимо периодически контролировать уровень тяги анемометром, чтобы системы вентиляции не были забиты пылью, паутиной и мусором.

В случае посторонних звуков, издаваемых электромотором, шкаф вытяжной необходимо остановить и вызвать специалистов, осуществляющий ремонт лабораторного оборудования.

Не так страшно, если понадеяться на “русский авось”, продолжить работу и только двигатель выйдет из строя.

Опаснее, что перестанут вытягиваться ядовитые вещества.
Из-за одного сотрудника под угрозой окажется весь персонал.

Не менее важно проверять состояние гофротруб, отводящих газообразные продукты химических реакций на отсутствие отложений смолистых соединений и отверстий.

Сами шкафы вытяжные не требуют больших затрат времени или особых знаний со стороны лаборантов при обслуживании.

  1. Периодическая мойка и очистка столешницы.
  2. Чистка внутренней поверхности рабочей камеры от осевших частиц.
  3. Протирка ветошью переднего смотрового окна и боковых стекол.

Вытяжные шкафы сочетаются с другими видами лабораторной мебели: тумбами, столами (островными, торцевыми, пристенными), сейфами и лабораторными шкафами.
