Виды дифференциальных манометров

Posted by   Tech Text
14/04/2022

Одними из самых востребованных приборов для измерения давления в технологических системах (контурах отопления, системы подачи газа, устройствах безопасности – сигнализации, чтобы избежать воспламенения и взрыва), являются дифманометры, измеряющие разницу давлений газа, пара или жидкости, для чего внутри имеют специальные камеры, отделенные конструктивно друг от друга. Это и есть датчик – чувствительный элемент, от которого в значительной мере зависит достоверность показаний, точность и срок службы прибора.

Виды дифманометров

Мембранные

Это в буквальном смысле классика. Мембрана может изготавливаться из металла (латунь, сталь, бронза) или мягкого, пластичного материала типа резины. Под действием давления, мембранный датчик (иногда он выполняется гофрированным) изгибается и двигает шток. Линейные перемещения преобразуются, в зависимости от модификации:

  • в механический поворот устройства отображения;
  • в электрический импульс и т.д.

Но поскольку мы говорим о дифманометрах, то в устройстве присутствует пара емкостей, которые служат для измерения параметров рабочей жидкости.

Эти сосуды связаны трубками.

Сильфонные

В рабочей области этого вида дифференциального манометра установлены детали упругой механики, которые включают в себя сильфон, пружину и другие. В совокупности это все образует демпфирующую систему, на которую оказывает давление (в прямом смысле), активная измеряемая среда (жидкость, газ, воздух). Важным преимуществом сильфонных дифманометров является слабая чувствительность к влиянию влажности и температуры. В сочетанию с высокой точностью это вызвало их широкую востребованность на ответственных участках: системы водоснабжения, отопления, газоснабжения. Демпфер измеряет свои параметры пропорционально давлению и далее передает данные на блок индикации, который как правило стрелочного типа, с ценой делений (шаг измерения) в среднем 1 мбар, что можно считать очень хорошим показателем.

Стрелочные

Мы уже частично их коснулись в предыдущей группе. Почему ? Потому что словосочетание “стрелочные дифманометры” касается скорее не разновидности приборов в части метода измерения (датчика давления), а отображения результата.

Если обратиться как к архивным фотографиям, так и современным цехам например химического производства, то будет заметно, что от стрелочных приборов просто пестрит в глазах. То есть они достойно конкурируют с цифровыми. Но конечно по части точности несколько уступают им. А также их сложно встраивать в системы автоматики.

Ртутные

Достаточно сложная группа с точки рения технического исполнения. Принцип действия основан на взаимодействующих друг на друга сосудах и определении гидростатических параметров по ртутному столбу.
Следует отметить, что эта категория дифманометров чувствительна к температуре, что требует мероприятий по снижению влияния этого негативного фактора.

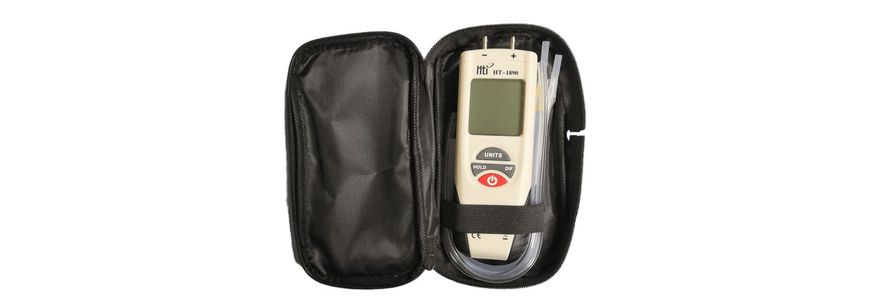

Цифровые

Главное их преимущество помимо низкой погрешности, это возможность интегрировать в автоматические системы сигнализации, аварийной автоматики. Это становится возможным за счет формирования выходных команд для управления исполнительными механизмами: сиренами, электродигателями, вентиляторами, электромагнитными клапанами.
