Лабораторные вибросита - рассевы

Posted by   oratorslova Гончаров Сергей
09/10/2018
0

С ручным просеивания сыпучих материалов различного гранулометрического состава сталкиваются в первую очередь лаборатории по анализу качества зерна, хлебоприемные пункты, хлебопекарные предприятия, производители кормов для животных и птицы.

Целый ряд аналитических исследований, в частности связанных с измерением деформации клейковины, определения числа падения, расчета белизны муки оптическим белизномером, влажности цифровым влагомером или анализ методом инфракрасной спектрометрии при помощи ИК анализатора как цельного зерна, так и размолотых продуктов, не обойтись без ручных устройств: лабораторных сит или механических приборов – рассевов.

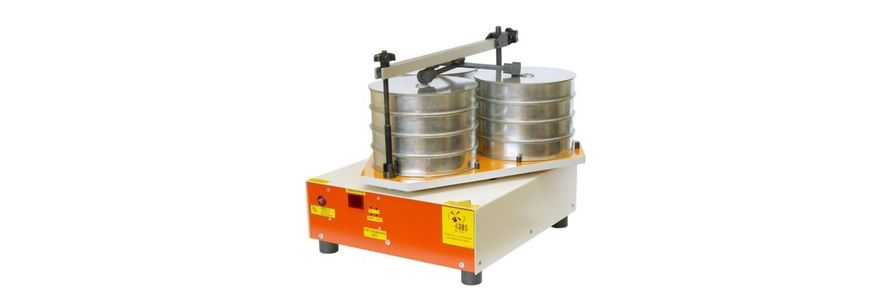

вибрационный рассев для оснащений лабораторий



Иногда применяются и другие наименования:

  • вибросито;
  • ситовый анализатор.





Лабораторные рассевы – принцип действия, устройства и особенности

Почему возникла необходимость использовать ситовый анализатор ?

Отметим несколько основных причин:

  1. Сокращение ручного труда


    Это актуально, особенно в часы пик, когда зерновая лаборатория загружена до предела, заказчики нервничают, а график отгрузки партий может сорваться с неизбежными финансовыми потерями.

    Если говорить откровенно, просеивание рассевом не сама интеллектуальная задача, хотя требующая усидчивости и внимательности, но тем не менее под эту нехитрую лабораторную процедуру нужно выделять отдельное лицо, которое в свою очередь нельзя задействовать на других участках:

    • если это профессионал высокой квалификации, значит его рабочее время будет использоваться не продуктивно – приобретенные опыт и знания достойны лучшего применения;
    • с другой стороны, если это специалист начального уровня, то нанимать его на работу, платить заработную плату, налоги, только для выполнения элементарных операций также неразумно.

    лабораторные вибросита

    Следовательно лабораторный рассев позволяет более продуктивно использовать рабочее время персонала, высвободить людей одних людей для выполнения квалифицированных задач, требующих знания методик, ГОСТов, а других – для более простых функция.




  2. Усталость


    Человеку свойственно уставать, особенно если в течение дня проводится множество операций, связанных с физическими нагрузками, а и сита и рассевы, кроме собственной массы, несут еще и вес образцов просеиваемых материалов.

    А это мышечные усилия, тем более если в зерновых лабораториях работают хрупкие девушки, которым на 5-й или 10-й раз будет сложно справиться с насыпными материалом, имеющим значительный вес.

  3. Одновременно несколько манипуляций


    Лабораторный электромеханический рассев в зависимости от модификации (РЛУ-1 или РЛУ-3) позволяет на платформе установить от одного до трех наборов сит, которые встряхиваются сразу, за один цикл, что экономит временной ресурс даже не одного, а 2-х и более лаборантов.



В каких случаях необходимо просеивание, каких продуктов и что мы имеем на выходе ?



Прежде всего отметим, что ситовый лабораторный контроль – не важно рассевами или ситами, в любом случае подразумевает последующий визуальный анализ.



Разделение по крупности Сита в наборе, устанавливаемые в держатель рассева, имеют разный диаметр ячеек – тем ближе к поддону, тем меньше. Более крупные фракции остаются вверху, а мелкие – снизу.
Сюда же можно отнести разделение комбикорма по гранулам.
Отделение поврежденных зерен Имеются в виду зерновки, частично разрезанные, например если заборное устройство пробоотборника не отшлифовано и заусеницы перерезают несколько зернышек.
Очистка от примесей Это широкое понятие, включающее:
  • удаление чужеродных включений типа камней, шелухи, соломы, частиц грунта, могущих повлиять на результаты например высокоточного аналитического исследования на прецизионном экспресс анализаторе. Несколько десятых долей % например по белку и стоимость партии зерна может увеличиться или уменьшиться на сотни тысяч.
  • конечно здесь речь идет в первую очередь о качественном отборе образцов зерновыми щупами, но и рассев сыграет свою барьерную роль – отделяем как говориться в поговорке, в лабораторных условиях, зерна от плевел в прямом смысле;
  • отсеивание зерен и семян других культур – например в пробу пшеницы для стационарного диэлькометрического влагомера попадет образец зерна овса или ячменя.
Просеивание мелкодисплерсных продуктов (муки) после измельчения лабораторной мельницей для зерна Ножи-измельчители, если выбран соответствующий для данной культуры скоростной режим мельницы, разрежут материал до нужной крупности, но для лабораторных опытов, в зависимости от специфики, не всегда нужны плодовые оболочки (отруби) и вибрационный рассев уберет нежелательные отходы после размола.
Выявление жуков, клопов и других насекомых Поскольку вредители явно отличаются по форме и размеров от выбранного диаметра ячеек, их наличие легко обнаруживается виброситом.



Как устроен рассев ?



Сразу отметим, что принцип ручного просеивания металопробивными, полиамидными, металлоткаными ситами или механического встряхивания в лабораторных условиях неизменный.

Повторяются те же самые ручные манипуляции - комбинация двух видов движений:

  • круговое – частота вращения может меняться и устанавливается в ситовом анализаторе лаборантом;
  • периодические колебания по отношению к оси вращения с заданной амплитудой, установленной заводом-изготовителем оборудования для лабораторий по анализу показателей качества зерна.



Как видим, лабораторные рассевы, точно повторяют перемещения платформы другой разновидности оборудования - орбитального шейкера, только в последнем закрепляется не набор сит, а пробирки и другая химическая посуда – стаканы, колбы.

Но и для встряхивателя, и для рассева возникает вопрос устойчивого расположения на столешнице лабораторного стола.

Причины одинаковы – к круговому движению электродвигателя необходимо добавить механическое передаточное устройство, которое отклоняет траекторию движения сита от оси вращения, что в свою очередь приводит к тому что на корпус рассева действуют мощные центробежные силы, стремящиеся увести лабораторный вибрационный прибор в сторону.

лабораторное оборудование для просеивания зерна, крупы, комбикорма




Чтобы этого избежать и вибросито “не прыгало” и не ползло по поверхности стола, основание должно иметь большой вес - как правило это 20-25 кг, на этом “фундаменте” покоится сам рассев, опираясь на столешницу лабораторной мебели еще на 4 ножки.






Внутри корпуса размещены:

  • электродвигатель переменного тока. Часть мощности которого идет на вращение, а другая часть – на колебания;
  • кривошипный механизм;
  • электронный таймер;
  • кнопка подачи питания;
  • цифровой индикатор;
  • платформа;
  • зажимы для врепления сит.




От чего зависит время просеивания ?




Помимо заданных и неизменяемых характеристик и настраиваемых пользователем, процесс носит и вероятностный характер, что относится и к ручным ситам и к рассевам.

  1. Частота вращения платформы с ситовыми наборами.

    управление лабораторным ситовым анализатором
    Этот показатель можно менять в зависимости от крупности материала, в частности для мелкодисперсных фракций – гомогенизированных образцов (муки) угловая скорость составляет 200 об/мин, для зерна, семян, круп – 120 об/мин.

    Почему в первом случае больше ?

    Чем меньше размер дискретных элементов в выборке, тем больше их количество и соответственно время работы рассева.

    Каждая частичка муки в сотни и тысячи раз меньше одного зерна, и соответственно при низкой частоте скорость просеивания возросла бы многократно.

  2. Объем материала в ситах.

    Здесь следует исходить из количества продукта, необходимого для конкретного лабораторного опыта.

    Меньше нельзя, а больше не имеет смысла, поскольку будет зря потрачено время на просеивания материала, который будет как минимум не востребован, а как максимум - потеряет свои свойства, например влажность при анализе лабораторным термогравиметрическим методом в сушильном шкафу.

  3. Диаметра обечайки.

    сита для зерновой лаборатории
    Для определенной модели ситового анализатора необходимо заказывать соответствующие сита, поскольку от их размеров зависит, поместятся ли они на платформе, достаточно ли мощности электромотора для осуществления вибрационного разделения материала на фракции.



  4. Вероятность прохождения частиц в ячейки сита рассева.

    В один, произвольный момент времени над отверстием сетки может оказаться элемент с большим размером, в другой меньший, свободно просыпающийся вниз, под действием силы тяжести, на следующее сито, или в поддон (самые мелкие фракции).

    Предусмотреть эти варианты невозможно – перемещение элементов в рассевах происходят хаотически.

  5. Чистота поверхности сеточки.

    Как при работе с ситами, так и с рассевами, следует производит регулярную очистку поверхности сетки, чтобы в отверстиях не застревали крупные фракции – например зерна пшеницы, или мелкие ячейки не забивались мукой, что пропорционально увеличивает время просеивания.



Целесообразно ли покупать лабораторный рассев ?



Это вопрос возникает по 3-м причинам:

  • разовые финансовые затраты по приобретение этого вида лабораторного оборудования;
  • постоянные платежи за электроэнергию, потребляемые рассевом;
  • необходимо найти место на лабораторном столе.

Да, все это так и при принятии решения следует исходить из специфики аналитических исследований и загрузки зерновой лаборатории.

Во-первых, оборудование для механического просеивания может быть прямо определено соответствующим стандартом и обсуждать в этом случае нечего.

Пример. Согласно с п.5.4 ГОСТ 13586.5-2015, необходим лабораторный рассев с частотой колебаний до 180 об/мин.

Во-вторых, ничто не мешает использовать для одних операций сита, для других – рассевы в одной лаборатории.

Пример. Нужно просеять зерно и отделить от мусора перед загрузкой в кювету инфракрасного анализатора.

набор сит лабораторных




В этом варианте нет никакого смысла использовать "тяжелую артиллерию" (лабораторное вибросито) - засыпать, подключать, закреплять ситовые наборы, настраивать, ждать, если для экспресс анализатора нужно всего лишь несколько десятков грамм зерна, комбикорма или других продуктов.









Поэтому при принятии решения о закупке рассевов нужно исходить из требований:

  • действующих нормативных актов, касающихся анализа качества;
  • эффективного распределения человеческого ресурса и задействования для каждой лабораторной операции сотрудников с максимальной отдачей в зависимости от их образования, опыта, навыков.
