Как выбрать сушильный шкаф лабораторный ?

Posted by   oratorslova Гончаров Сергей
29/06/2019

Большой спрос лабораторий на оборудование для термогравиметрического анализа, среди которых “главную скрипку” играют сушильные шкафы, с одной стороны, и увеличение количество производителей, с другой, вызывает серьезные проблемы при выборе качественной и при этом доступной по цене лабораторной техники.



Как выбрать сушильный лабораторный шкаф ?

Во времена СССР, с жестким планированием, и отсутствием частных предприятий, выбор лабораторного оборудования не отличался разнообразием. Что и производилось, то ограниченным набором заводов, с тем и работали.

Интересно, что ряд ГОСТов как ни странно, в той или иной степени связанные с отбором проб для термогравиметрического анализа и непосредственно самим исследованием, разработанных до 1991 года, еще продолжают действовать.
Хотя есть и позитивные подвижки в этом направлении.
Разрыв экономических связей со странами СНГ, колебанием курсов валют, слодной логистикой, возникновение частной собственности на средства производства и как мы отметили, медленное, но постепенное изменение стандартов – все это привело к тому, что на рынке оборудования представлено все больше разновидностей устройств для сушки образцов (с последующим взвешиванием на электронных весах).
Лабораторные печи представлены в ассортименте разных форм и размеров, так как потребности рынка привели к дифференциации и даже изобилию.
С одной стороны это хорошо, все-таки мы живем в рыночных условиях - это касается и оснащения лабораторий оборудованием, но также вызывает путаницу, если попытаться разобраться, какая из множества лабораторных сушильных печей покрывает весь спектр потребностей.

Для лиц, ответственных за снабжение лабораторий, должен быть строгий перечень критериев, что позволит:

  • сократить затраты времени, чтобы закупщики компетентно могли за короткий срок подобрать нужную модель;
  • получить хорошую цену на сушильное оборудование и достаточную функциональность. Ведь это немалые финансовые вложения, вынутые из финансового оборота, и у руководства лабораторий возникает вопрос сроков окупаемости приборов;
  • надежность. Сюда входит требования, чтобы сушильная печь отработала как минимум свой гарантийный срок без поломок, не было проблем с постгрантийным сервисным обслуживания оборудования, ремонтом, заменой вышедших из строя комплектующих.



Размер, количество камер и ячеек

Первое, из следует исходить – это загрузка лаборатории.

То есть количество производимых исследований за единицу времени /день, неделя, месяц/. Нужно прогнозировать:

  1. Какое количество образцов для высушивания должны быть помещено в сушильную камеру одновременно.
  2. Как часто будут происходить процедуры загрузки-выгрузки.



Наверное, чем больше ячеек и камер, тем лучше ? Не все так однозначно.

надежная сушильная печь для анализа влажности зерновых и бобовых культур

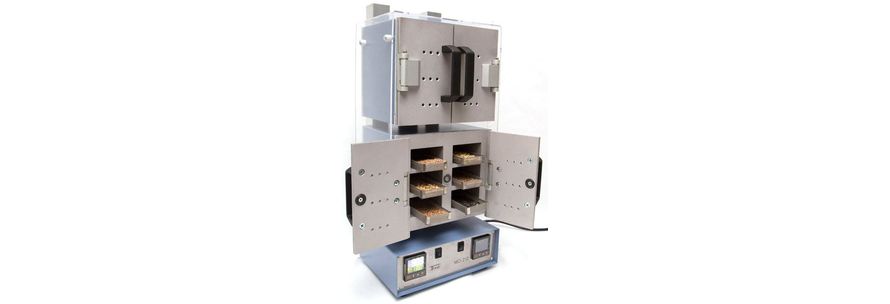

Возьмем сушильный шкаф производства компании Технотест модели MO-212, который все чаще решают купить начальники прежде всего зерновых лабораторий, как оборудование, зарекомендовавшееся себя устойчивой работой во всех режимах, лояльной ценой и сервисным обслуживанием на высоком уровне.

В каждой камере по 12 бюкс, то есть всего 24. Это позволяет произвести анализ влажности множества образцов зерновых и бобовых культур, а также любых других продуктов и материалов по ГОСТу.

Но если в день необходимо определить влажность всего 5-ти проб, то сушильный аппарат будет недозагружен, и возможны 2 варианта действия

  • техника будет постоянно включена в электросеть в течение всего рабочего дня. Но при этом затраты энергии на единицу исследуемого вещества будут выше, чем при полной загрузке сушильного стационарного шкафа, а отсюда выше себестоимость лабораторных анализов, или если цена одного исследования останется на таком же уровне, чем у конкурентов, станет ниже прибыль. Законы микроэкономики и в лабораториях по анализу качества зеран никто не отменял.
  • включение будет эпизодическим, “когда надо”, но это также не идеальный вариант:
    1. Быстрее износ ТЭНов. Включить прибор раз в сутки или пять раз это разные вещи из-за бросков тока. Вспомним как рано или поздно перегорают лампочки в момент включения.
    2. Время для выхода в рабочий режим. После включения все сушильные воздушные шкафы, да и другие виды лабораторного нагревательного оборудования: термостаты медицинские, суховоздушные стерилизаторы обладают инерционностью. Нужно прогреть внутреннее пространство и выйти на стационарный температурный режим. Следовательно, имеем не продуктивные затраты времени.
    3. Затраты электричества. Лабораторные термо шкафы достаточно “прожорливы”, как и муфельные печи или водяные бани, но основное энергопотребления приходится на период, когда техника выходит в рабочий режим (первоначальное время на нагрев ТЭНов, как правило, указывается в технических характеристиках прибора) и идет максимальный отбор энергии от сети 220 В.

Кроме того, следует учитывать, что чем больше внутренний объем, тем больше опять же потребление мощности.

Рекомендации:

  1. Просчитать среднее количество образцов, подлежащих исследованию на влагосодержание в течение дня. Принять во внимание, что во время сбора урожая, потребность в анализе влажности возрастатет.
  2. Учесть полное время каждого анализа, которое включает сам непосредственный процесс сушки, пробоподготовку (если речь идет например о зерне) при помощи лабораторной мельницы (размол), взвешивание на весах, охлаждение в стеклянном эксикаторе и т.д.
  3. совет как выбрать сушильный шкаф с независимой камерой
    Внимательно изучить ассортимент как производителей, так и импортеров и если например одновременно исследуется не более 6-ти образцов, разумным решением будет выбрать шкаф сушильный MO-212 с двумя независимыми камерами (одну всегда можно отключить, а при “аврале” задействовать), или купить 100 % аналогичную версию всего с одной камерой, тем более что такое лабораторное воздушно-тепловое оборудование стоит дешевле, а цена может иметь решающее значение, если в ближайшее время не планируется полная загрузка и нет смысла платить за ячейки, которые будут пустовать.



малогабаритный шкаф воздушно-тепловой лабораторныйкомпактное сушильное лаб оборудование для анализа влажности

Место, занимаемое на лабораторных столах

Для выполнения основных операций в лаборатории всегда присутствует вспомогательный инвентарь, мерная посуда, дополнительное оборудование.

Например при измерении влажности зерна, шкаф для сушки выступает как стационарный влагомер, но в отличие от портативного аналога, который можно просто взять в поле, сушильная печь требует: для измельчение и просеивания: мельницу (молотковую или ножевую) и лабораторное сито, для взвешивания: весы и т.д. И все эти приборы нужно грамотно расположить на столах в лаборатории, подключить к розеткам.

Поэтому удачным вариантом, чтобы с одной стороны, справиться с большой загрузкой лаборатории, а с другой – не увеличить занимаемое сушильным устройством пространство и удачно вписать шкафы среди лабораторной мебели, будет приобретение моделей, в которых камеры расположены одна над другой.



Специализация

Кроме высушивания, каждый подтип печей преднадначен для выполнения узких, особых функций:

  • вулканизация;
  • отверждение;
  • дегазация;
  • старение;
  • кондиционирование;
  • бескилородное хранение, сушка заквасок и пробиотиков.



Вакуумные шкафы предназначены для оснащения микробиологических лабораторий, используются в научных исследованиях, медицине и промышленности. Это более сложная аппаратура с насосом, цифровым контролем температуры давления и влажности в камере, могут иметь опцию подачи инертных газов.



лабораторный сухожар для высокотемпературной дезинфекции мед инструментов и посуды
К сушильным высокотемпературным шкафам также можно отнести воздушные стерилизаторы – для медицинских, хирургических инструментов, лабораторной посуды из стойкого к нагреву стекла, востребованные в частности в биологических лабораториях, в которых верхний предел температуры может достигать 300℃, при которой гарантированно уничтожаются вирусы, микробы.

Выбор сухожаров достаточно велик (ГП-20, 40, 80), где цифра в названии означает внутренний объем.

УФ облучатели бактерицидные для мед лабораторий, больниц, операционных
* Справочно: для обеззараживания воздуха и уничтожения микроорганизмов на поверхностях мебели в лаборатории, применяются ультрафиолетовое бактерицидное оборудование: настенное, подвесное, передвижное, с одной или несколькими лампами.



Диапазон и контроль температуры

Максимальная температура в печи может варьироваться от ~ 50°С до 2-3 сотен градусов и зависит как от материалов, которые вы планируете поместить в камеру, так количества и желаемых уровней нагрева, времени сушки, предусмотренных методикой, поэтому следует выбрать соответствующий сушильный шкаф с желаемым диапазоном.

При этом важна точность не хуже чем ±0,5°С, поддерживаемая PID-регулятором, который отслеживает температурные колебания и оперативно выдает корректирующее воздействие на нагревательный элемент.

Без высокоточного регулирования, может быть перегрев, обугливание образцов, выделение, кроме воды, других летучих соединений и как результат – искаженный результат исследования.

Тем более, по данным эталонного высушивания образцов, настраиваются инфракрасные экспресс анализаторы зерна и продуктов.

дисплеи для контроля температуры

Персонал имеет возможность визуального контроля, наблюдая текущее значение на цифровом дисплее.

Равномерность распределения температур в камере и методы ее поддержания

Воздушный поток внутри печи играет ключевую роль в достижении однородности температуры.

СЕШ-3м
Шкафы предыдущих поколений типа СЭШ-3 оснащались двумя малонадежными элементами: вращающимся столом с образцами и вентилятором для решения задачи однородного распределения температур.

Проблема в том, что высушиваемые пробы в бюксах имеет определенную площадь и толщину слоя и каждый миллиметр должен быть нагрет до одинаковой температуры, чтобы влага испарялась равномерно.

Но постоянные ремонты и простои лабораторий из-за поломок СЭШ-3 и последующим модификаций, привели к появлению новых технологических решений.

система отвода горячего воздуха из шкафа сушильного
Одно из них - использование естественной вентиляции, как в квартирах многоквартирных домов.

Воздух свободно проходит через отверстия в дверцах шкафа, насыщается водяными парами, извлеченными из пробы и уходит за пределы через вытяжные трубы.





Безопасность

как правильно выбрать безопасный шкаф сушильный
Для защиты от ожогов, должны быть предусмотрены ряд мероприятий технологического и организационного характера:

  1. Горячий корпус должен быть максимально изолирован, например при помощи защитных пластин из органического стекла, чтобы избежать случайных касаний пальцами.
  2. Дверцы должны быть снабжены ручками, выполненными из материала с низким коэффициентом теплопередачи.
  3. Работать необходимо в перчатках.
  4. Бюксы следует извлекать при помощи металлических удлиненных захватов.

Справочно. Для извлечения лабораторной фарфоровой посуды из муфельной печи, например тиглей, используются используются щипцы.
