Дополнительные функции и особенности тепловизоров

Основное преимущество тепловизоров – приотрыть завесу невидимого для наших невооруженных глаз излучения в инфракрасном спектре, которое излучает любое тело, нагретое выше температуры абсолютного нуля.

И хотя сфер применения ИК-камер очень много, причем в совершенно противоположных отраслях (охота, военное дело, производство промышленной продукции, электротехника), наиболее востребованным, популярным и известным, особенно в последнее время в Украине в связи с принятием ряда законодательных актов, кредитных программ, является тепловизор для энергоаудита.

Чем хороши эти приборы, так это минимум времени для подготовки. Включил, подождал, пока загрузилось программное обечспечение, направил приемную оптическую линзу на интересующий объект и можно наблюдать карту распределения температур в реальном режиме времени.

Надо сказать, что если говорить о сфере контроля утечек тепла, то частота обновления информации практически отсутствует. Если стена холодная, она такой и останется и через минуту и через час, как и щель со сквозящим воздухом не исчезнет, пока ее не заделают строители.
А значит казалось бы, требований к тепловизору немного – чтобы камера была с достаточно высоким разрешением (здесь нужно исходить из баланса задач на конкретном объекте, цены и имеющихся фнансовых ресурсов), температурная чувствительность была на уровне и желательно, чтобы можно было настраивать коэффициент эмиссии в зависимости от отражательной и поглощающей способности тестируемых поверхностей.

Но в 2021 году у потребителей уже обозначился ряд расширенных запросов и производители неукоснительно им следуют.
И сегодня мы рассмотрим:

Дополнительные опции и особенности тепловизоров

1. Динамические курсоры.

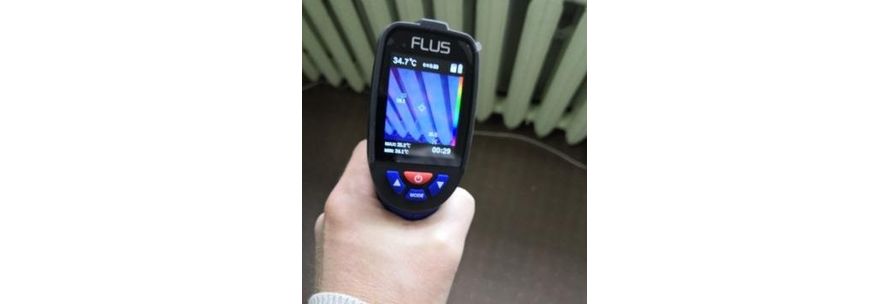

   Предназначены для визуальной идентификации проблемных зон, так называемых температурных аномалий – участков, где температура достигает минимального и максимального значения. Именно “и”, а не "или", поскольку одновременно на дисплее отображается и самая горячая и самая холодная область. Причем в зависимости от специфики применения, может интересовать как одна, как и другая величина. Например, если нужно найти место утечки тепла в оконной раме дома, то важно точно знать, откуда в комнату попадает холодный воздух, а вот для электрика, который стремится найти перегревающийся электрический кабель, что чревато пожаром, интересна самая горячая точка в исследуемой области. Речь идет именно о числовом значении температуры. И это дополнительная, вспомогательная информация, накладывающая поверх основной температурной карты.

2. Поле зрения или угол обзора.

   Измеряется в градусах и состоит из двух величин, например 45×34°. Что это означает на практике ? Если взять два тепловизора с разным полем зрения, то с одной и той же дистанции, тот прибор который “видит шире”, покажет более широкую часть пространства.
   Заметим, что эта опция имеет связь с размером дисплея. Чем больше дисплей, тем, как правило, шире поле зрения.

3. Сохранение и передача информации.

   Казалось бы, можно на месте, сразу отметить проблемные участки, задать фронт работ ремонтной бригаде, но запись термограмм и последующий анализ имеет ряд преимуществ:

   • Провести комплексный анализ "зима к зиме". То есть сравнить суммы, уплаченные конкретным домом, подъездом, квартирой, до утепления, замены окон и других мероприятий по энергоэффективности и после. И уменьшенные платежи за коммунальные услуги должны хорошо коррелировать с картинкой на дисплее профессионального или бытового тепловизора. Объект должен "потускнеть" в хорошем смысле слова, т.е. вместо красно-желто-оранжевых раскрасок, где тепло уходило из всех дыр, должны преобладать холодные сине-зеленые оттенки.
   • Предоставить информацию заказчику. Конечно, если строительные работы проведены качественные, например стена обшита пенопластом, это скажется на комфорте внутри помещения и как мы отметили - на уплаченных суммах, но еще до начала сезона сильных морозов, после включения отопления (централизованного или собственного котла), явно будет заметно, сколько сберегается дорогой тепловой энергии. В этой части тепловизор выступает как хороший рекламный или маркетинговый инструмент для продвижения своих услуги по обследованию домов и энергоаудиту.

   Какие варианты передачи информации ?

   SD-карта. Основное преимущество – простота. Не нужны никакие провода или беспроводная коммуникация. Все фотографии записываются на карту. Ненужные, ошибочные, бракованные термограммы удаляются.
   Недостатков два: во-первых, ограниченный объем. Даже если доступно 2-4 Гб, если карту не чистить, она довольно быстро заполнится.
   Во-вторых, придется произвести ряд дополнительных манипуляций – вытянуть карту из тепловизора, вставить в компьютер.

   USB-порт. Здесь ограничений практически нет. Кроме объема жесткого диска, куда скачивается информация. Но придется подсоединить провод.

   WIFI-канал. Самый продвинутый метод. Все больше тепловизоров, например торговой марки Flir, продаются с этой опцией, хотя и бытовые недорогие китайские тоже от них не отстают.



   Подводя итог теме, отметим, что наиболее популярные форматы хранения тепловизионных изображений: JPG и BMP.

4. Спектральный диапазон.

   Что имеется в виду ? Инфракрасные лучи излучаются в пространство на разных длинах волн, но каждый прибор для бесконтактного измерения температуры проектируется на узкий диапазон. В подавляющем большинстве моделей строительных тепловизоров этот интервал составляет 8-15 мкм. Редко кто вообще обращает внимание на этот показатель, и даже бывает, что он не приводится в технических характеристиках.
   Но для узких профессионалов, которые осуществляют съемку например зданий с полным остеклением тепловизором с охлаждаемой матрицей, для получения достоверной картины, необходимо, чтобы спектральный диапазон был в пределах 3-5 мкм.

5. Вид питания.

   Здесь вариантов два. Первый, как и в большинстве измерительных приборов это батарейки - Крона или пальчиковые AA в количестве 3-4 штуки. Также все чаще можно встретить в продаже камеры с аккумулятором, подзаряжаемые через юсб-выход.
