Что влияет на точность измерения влагомером древесины и стройматериалов

Posted by   oratorslova Гончаров Сергей
27/03/2021

Стандартный метод (по ГОСТу), определения влажности материалов с помощью сушильных шкафов и весов, выдает эталонный результат и только такое значение, полученное в лаборатории, может считаться достоверным.


Но доступ к лабораторному исследованию на точном сертифицированном оборудовании есть далеко не у всех, и в большинстве случаев баланс “низкая погрешность – скорость” смещается в сторону последнего показателя.

Имеется в виду, что если например нужно проанализировать содержание влаги в десятках образцов за день, то выгоднее использовать специализированные приборы, например влагомеры древесины, бетона, бумаги, песка, зерна и других веществ, не прибегая к дорогостоящему, длительному и сложному стационарному методу измерения.

Однако при экспресс замерах влажности есть ряд “подводных камней”, которые необходимо учесть. Причина в том, что непрямой метод (не через подсушивание и взвешивание образцов) основан на емкости, проводимости, проницаемости для электромагнитных волн, а значит на конечный итог влияет, как правильно настроенные заводские калибровки, так и воздействие внешних негативных факторов.

Что влияет на точность влагомера древесины и других материалов ?

Строительные измерители влажности, которые можно подстроить на тот или иной материал из десятков возможных, путем простого нажатия на кнопки или поворотом переключателя, бесспорно, стоят по цене дешевле, чем покупка каждого из приборов по отдельности.
Но разница по структуре, физическим свойствам например между деревом, гипсокартоном, сухими смесями и бетоном слишком велика и только влагомеры от известных брендов, проверенных на рынке Украины успешными годами продаж, могут предоставить более – менее высокую точность, поскольку требуют проведения большого количества тестов на этапе разработки, по стандартным образцам - производители вкладывают серьезные инвестиции.

Например, если взять березу, дуб, бук, сосну, структура, плотность, вязкость их волокон радикально различается.

  1. Состояние прибора
  2. Выбор правильной калибровочной шкалы
  3. Влияние температуры
  4. Влияние материала
  5. Водяная пленка

Состояние прибора

Для индуктивных влагомеров большое значение имеет отсутствие повреждений сканирующей площадки (бесконтактного плоского датчика), поскольку она должна плотно прилегать к тестируемой поверхности. Не должно оставаться воздушного промежутка, что волны на 100% проникали в глубину.

Для игольчатых измерителей могут быть проблемы другого рода: покрытые даже невидимой глазам оксидной пленкой электроды искажают показания. Также иголки могут быть обломаны в месте крепления к пластмассовому корпусу, иметь плохой электрический контакт в месте пайки. В результате получится, что влажное в реальности дерево окажется сухим или наоборот.

Также большое значение имеет степень заряда батарей, поэтому если предстоит выезд на объект, лучше брать с собой комплект “свежих” источников питания.

Выбор правильной калибровочной шкалы

Предположим, влагомер рассчитан на 10 видов древесины, опилки, песок, бетонную стяжку. От усталости и забывчивости, легко перепутать нужное положение при переходе к другому материалу.

Поэтому, если говорить например о дереве, необходимо свериться с инструкцией, где обычно приводится калибровочная таблица и делать нужный выбор.

Влияние температуры

Штыревые влагомеры функционируют на основании Закона Ома, но серьезное влияние на электропроводимость имеет температура как образца, так и самого прибора.
Частично проблему решает так называемая компенсация температуры. В разных устройствах, это реализовано различными методами. Например во влагомерах для зерновых культур это может быть терморезистор, а в рефрактометрах предусмотрена биметаллическая пластина, корректирующая оптический путь светового луча.
Чтобы избежать выхода за прежделы паспортной точности, необходимо строго соблюдать условия эксплуатации. Если написано в руководстве от 25 до 70 градусов, так должно и быть.

СВЧ влагомеры в этой части меньше подвержены воздействию температуры.

Влияние материала

В строительных материалах могут быть области, резко отличающие по характеристиках. И если прибор “попадет” на них, значение влажности будет отличаться на несколько процентов. Говоря языком статистики, эта зона не будет репрезентативной. Какие это могут быть дефекты ?

  • гнилые участки в дереве, повреждения от жуков-короедов, скрытые сучки;
  • воздушные полости в залитом бетоном полу.

Это случайные флуктуации. Что делать с подозрительными результатами ? Во-первых, как правило их надо "отбрасывать", не принимать во внимание. Во-вторых, нужно разобраться в причине. Возможно выбранный образец древесины нужно исключить как непригодный, а выбранный участок пола залить заново цементным раствором.

Водяная пленка

Ее не обязательно видно невооруженным взглядом и образуется она из-за повышенной атмосферной влажности или например если брус был запакован в полиэтилен и после распаковки покрылся капельками влаги.
Важное следствие - нужен постоянный контроль влажности воздуха термогигрометром.
Если иглы электродного влагомера попадут на воду на поверхности, для электронной схемы это будет эквивалентно короткому замыканию. Нет, измеритель не выйдет из строя, но на дисплее будет показано значение, близкое к 100%, что не отвечает действительности.

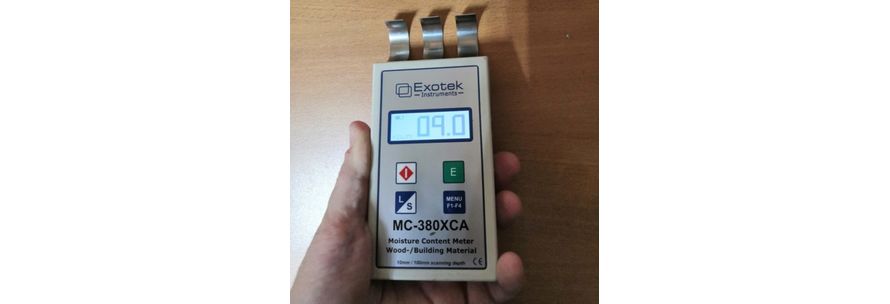

Вода может исказить и цифры влажности на диэлектрическом влагомере, поскольку пленка между датчиком и измеряемой поверхность мешает нормальному прохождению электромагнитных волн.
