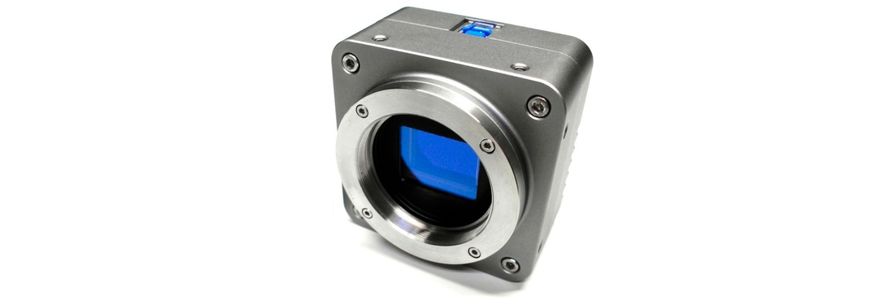

Что такое ультрафиолетовая камера – как работает и где применяется

Posted by   oratorslova Гончаров Сергей
05/11/2020

С ультрафиолетовыми лампами, старыми, тяжелыми, советского типа, со светильником, покрытым синим цветом, которые относятся к бактерицидным УФ облучателям, или более современными излучателями, применяемых сейчас практически везде – от лечебных заведений до супермаркетов и салонов красоты, знакомы практически все.

Это так сказать исходящий поток. Но ведь и произвольные объекты излучают в широком спектре – от привычного нам видимого (380-720 нм), которое улавливают палочки и колбочки нашего зрения до инфракрасного, воспринимаемого пирометрами и тепловизорами. Последние измерительные приборы стали супер популярными по всему миру и Украина не исключение из-за пандемии нового коронавируса, который нынешней оченью "накатывает" второй волной.

Если двигаться дальше, увеличивая частоту колебаний по спектральной шкале, то мы доходим до УФ излучения.
В связи с тем, что спрос на УФ фотографии в указанной электромагнитной части спектра довольно узок, о них мало кто слышал.

Но в ряде областей человеческой деятельности, подобное оборудование для ультрафиолетовой визуализации просто необходимо и зачастую не можеть быть заменено другими видами анализа и исследования в лабораторной, медицинской практике, криминалистике, промышленной диагностике, в искусстве и т.д.

Где применяются УФ камеры
  1. При расследовании авиакатастроф, особенно если подозревается попадание птицы в турбовентиляторный двигатель, ультрафиолет мгновенно это выявит – органика светится зеленым цветом.
  2. Обнаружение фактов порчи произведений искусства, а также их подделок, например картин художников, которые при обычном свете выявить не получится.
  3. УФ-фотографии также помогут при археологических раскопках, где проверяют ценность артефактов.
  4. Этот метод также широко востребован в судебной медицине и принимается в качестве доказательства в судах.
  5. УФ свет активно применяются не только для обеззараживания и антибактерицидной обработки воздуха, хирургических инструментов, посуды. Излучение ультрафиолета позволяет идентифицировать наличие определенных выделений организма, таких как слюна, пот, моча, семенная жидкость, на всевозможных поверхностях.
  6. Использование в составе диагностических медицинских приборов для обнаружения кожных заболевания, скрытых или явных травм, синяков, шрамов.
  7. Иногда можно обойтись и без камер - ультрафиолетовые фонарики помогут при поиске мест утечек охлаждающей жидкости – фреона в лабораторных или бытовых холодильниках.
Как работает УФ камера?

Эти устройства создают изображение на основе собранного ЭМ излучения, а именно ультрафиолетовую компоненту на длинах волн 320-400 нм.

Чтобы преобразовать фотоаппарат к восприятию УФ излучения, потребуется специальный фильтр. При фотографировании существует два основных способа сделать это:

Отраженная УФ-фотография Перед объективом обычно помещается специальный полосовой фильтр, который пропускает УФ-лучи, поглощая или блокируя видимый и ИК свет.
Фотосъемка в отраженном свете включает в себя освещение объекта непосредственно лампами, излучающими ультрафиолет, или с использованием мощного естественного солнечного света. Обычно этого источника достаточно.
УФ-индуцированная флуоресценция Применяется то же освещение, что и в отраженной УФ-фотографии, кроме того, что на линзу обычно наносится стеклянный барьерный фильтр, который поглощает или блокирует УФ лучи, чтобы пропустить видимый поток света.



Как делать УФ-фотографии?

На самом деле это не так сложно. Цифровые камеры при этом дают больше возможностей, например производить компоновку и кадрирование перед съемкой. Также в последнем случае упрощается фокусировка.
Они также могут помочь упростить фокусировку. Только нужно быть осторожным, если установлен видоискатель с фильтром, который пропускает УФ спектр, чтобы не повредить глаза.
С аналоговыми фотоаппаратами потребуется сначала подготовить снимок – скомпоновать и сфокусировать, а после этого установливать фильтр.

  • используйте ручную фокусировку;
  • настройте баланс белого. Иногда рекомендуют для этого устанавливать серый фон;
  • сделайте нсколько черновых снимков, чтобы проанализировать и выявить, не утрачены ли важные детали и оттенки.
