Автоматизация приемки зерна в 2021 году - пробоотборник Ecotec Lego

Posted by   Tech Text
25/05/2021

Перед проведением лабораторных исследований параметров качества зерна, должны быть доставлены пробы.

Ряд из измерений могут быть проведены экспресс методом. Например влажность можно определить прямо в поле при помощи переносного влагомера зерна. И уже в продаже представлены портативные инфракрасные анализаторы, способные определять на месте например содержание белка в зерне вне лаборатории.
Но посчитать число падения, содержание клейковины, стекловидность, белизну муки и ту же влажность стационарным термогравиметрическим методом при помощи сушильного шкафа можно только в лаборатории.

Отобрать образцы можно вручную при помощи пробоотборников зерна разной длины, для чего визировщик "вооружается" щупом и погружает его на 1-2 и даже более метров глубины в разных точках, чтобы сделать несколько отборов и тогда полученные образцы будут репрезентативные и отражать средние характеристики всей партии.

Но такой вариант, несмотря на кажущуюся простоту, имеет ряд недостатков.

  1. Усталость. Чтобы опустить вглубь зерновой массы пробоотборник, несмотря на его относительно небольшой диаметр (30-50 мм) и конусообразный наконечник, потребуются немалые усилия. Это связано как с трением, так и давлением, которые возрастают с каждым десятком сантиметров. Один-два раза еще можно, а если за день приходится повторять эту процедуру десятки раз ?
  2. Даже если пробы успешно отобраны, в полном соответствии с методикой, их нужно доставить до лаборатории. Даже если до нее пару десятков метров, кто-то должен это сделать. Визировщик ? Тогда прервется процесс отбора проб. Лаборант ? Тогда визировщик освободится, но лаборанту придется только тем и заниматься, что ходить от грузовика с зерном до лаборатории. Его время будет использоваться непродуктивно.
  3. Если отбор проб производится с кузова автомобиля – зерновоза, то насколько удобно визировщику каждый раз туда забираться ? Всегда есть риск падения. А самое главное, не так просто отобрать пробы зерна, например с середины кузова, а не рядом с бортами.

Проблема решена уже давно. Это автоматические пробоотборники. Они представлены на рынке Украины. Но обычно импортного производства.

И вот сейчас появилась полностью конкурентоспособная альтернатива от отечественного производителя Ecotec.

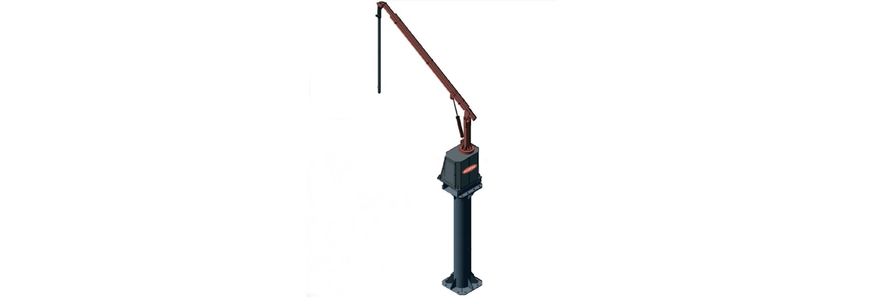

Автоматический пробоотборник зерна Ecotec Lego

Конструкция


Устройство монтируется на опоре – стойке высотой 2,9 м. Но непосредственно сам отбор осуществляется при помощи телескопической стрелы 2,3-4,42 м и двухпоточного зонда 2,7 м из нержавеющей стали.
Подача отобранных образцов (а это может быть не только зерно пшеницы, но и кукуруза, подсолнечник, соя, комбикорм, гранулированные продукты, мука, другие сыпучие материалы) производится по пневматическому каналу. Для чего в комплекте предусмотрены трубы, ведущие до лаборатории, которая может быть отдалена до 60-ти метров. Все зависит от того, где размещена точка отбора проб (куда подъезжают зерновозы).
Чтобы во-первых отобрать образцы например с глубины почти 3-метра, а во-вторых доставить их на немалое расстояние, должна быть мощная система. И она построена на вакуумной турбине мощностью 2,2 КВт.
Управление – дистанционное. В комплект входит пульт, а также камеры для отслеживания ситуации и управления щупом в реальном режиме времени.

Таким образом решается вопрос с визировщиком. Теперь его роль выполняет автоматический пробоотборник.

Более того, за счет технологических решений, оборудование может значительно больше, чем человек.
✅ Мощная гидравлика способна погружать щуп даже до придонного слоя, с чем визировщик не справится (не хватит усилий). При этом сила проникновения в зерновую массу регулируется.
✅ Стрела поворачивается на 350 градусов, что позволяет отбирать пробы с двух автомобилей. Если пробоотборник установлен между ними.

Щупы

Двухпоточный Изготовлен из нержавеющей стали и по конструкции представляет собой устройство "труба в трубе".
Стандартная длина 2700 мм. Также возможно изготовление других длин 2000, 2200, 2500,3000 мм.
Принцип действия основан на точной настройке давления. Количество нагреваемого воздуха равно количеству всасываемого, что регулируется клапаном. Что это дает ? Убирается "эффект пылесоса", т.е. не засасывается пыль и другой мусор. А только зерно.
Преимуществом двухпоточного щупа являются низкие показатели сорности отобранной пробы.
Щелевой Это полная, только автоматическая имитация ручных копьевидных пробоотборников. Без затрат физического труда и времени визировщика.
Щуп имеет прорези по длине, в которые под действием гравитации засыпается зерно.
После чего отсеки закрываются, образец попадает в передаточную камеру и дальше транспортируется по пневмоканалу.

Преимущества

  • Обслуживание и комплектующие. Если нужны запчасти для импортных пробоотборников, приходилось ждать неделями (проблема с логистикой – доставка, растамаживание). Производство в Украине сокращает этот период в разы. Что крайне важно во "времени пик", когда зерновозы подъезжают один за другим и длительный простой зерновой лаборатории недопустим.
  • Цена. Пробоотборники зерна отечественного производства можно купить на 30-40 % дешевле. Причем по качеству сборки они ничем не хуже, поскольку собираются из импортных высококачественных комплектующих.
  • Отбор проб из двух потоков.
  • Безопасность. Пробоотборник для зерна Ecotec Lego снабжен системами сигнализации и безопасности. Это предупредительный звуковой и световой сигнал для водителя. Предусмотрена автоматическая парковка в начальное положение.
  • Итальянское антикоррозийное покрытие.
  • Работа в сложных климатических услловиях. При температуре от -30 до +50 градусов.
  • Широкая зона отбрра проб – до 8,8 метров за счет вращения стрелы на 350 градусов.
  • Плавная, мощная и легко управляемая гидравлика.
  • Высокая степень автоматизации и управляемости.
