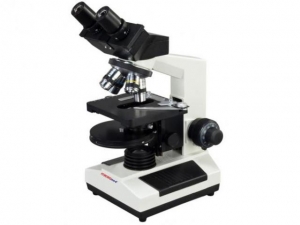

Фазово-контрастный микроскоп XS-3320 микромед используется для анализа малоконтрастных, прозрачных объектов, позволяет описывать формы и структуры информативных участков микроорганизмов, находить границы их областей.
В основу работы положен бинокулярный микроскоп исследовательского класса, для морфологических исследований в проходящем свете в светлом поле, а также фазово-контрастное устройство включающее в себя фазово-контрастный конденсор и фазовые PLAN объективы. Конденсор представляет собой объектив с револьвером и набором кольцевых диафрагм для каждого PLAN объектива. Изображение кольцевой диафрагмы совпадает с кольцом фазовой пластинки соответствующего объектива.
Медицинский микроскоп XS-3320 микромед функционирует на дифракции луча света в зависимости от особенностей объекта излучения. При этом изменяется длина и фаза световой волны.

1. Объектив микроскопа содержит полупрозрачную фазовую пластинку.
2. Живые микроскопические объекты или фиксированные, но не окрашенные микроорганизмы и клетки из-за их прозрачности практически не изменяют амплитуду и цвет проходящего через них светового луча, вызывая лишь сдвиг фазы его волны. Однако, пройдя через изучаемый объект, лучи света отклоняются от полупрозрачной фазовой пластинки.
3. В результате между лучами, прошедшими через объект, и лучами светового фона возникает разность длины волны.
4. Если эта разность составляет не менее 1/4 длины волны, то появляется зрительный эффект, при котором темный объект отчетливо виден на светлом фоне или наоборот в зависимости от особенностей фазовой пластинки.

Технические характеристики
