Фазово-контрастный комплект для микроскопа с планахроматической оптикой

Фазово-контрастное устройство используется для наблюдения малоконтрастных, прозрачных объектов, позволяет описывать формы и структуры информативных участков микроорганизмов, находить границы их областей.
Метод фазового контраста и его разновидность - т. н. метод «аноптрального» контраста предназначены для получения изображений прозрачных и бесцветных объектов, невидимых при наблюдении по методу светлого поля. К таковым относятся, например, живые неокрашенные животные ткани. Суть метода в том, что даже при очень малых различиях в показателях преломления разных элементов препарата световая волна, проходящая через них, претерпевает разные изменения по фазе (приобретает т. н. фазовый рельеф). Не воспринимаемые непосредственно ни глазом, ни фотопластинкой, эти фазовые изменения с помощью специального оптического устройства преобразуются в изменения амплитуды световой волны, т. е. в изменения яркости («амплитудный рельеф»), которые уже различимы глазом или фиксируются на фоточувствительном слое. Иными словами, в получаемом видимом изображении распределение яркостей (амплитуд) воспроизводит фазовый рельеф. Получаемое таким образом изображение называется фазово-контрастным.
Благодаря применению этого аксессуара к микроскопу контраст живых неокрашенных микроорганизмов резко увеличивается и они выглядят темными на светлом фоне (позитивный фазовый контраст).

Фазово-контрастное устройство может быть установлено на любом световом микроскопе и состоит из:

1. Набора фазовых объективов (3 шт.)со специальными фазовым пластинками;
2. Конденсора с поворачивающимся диском. В нем установлены кольцевые диафрагмы, соответствующие фазовым пластинкам в каждом из объективов;
3. Вспомогательного телескопа для настройки фазового контраста.

Фазово-контрастный комплект для микроскопа - порядок настройки

1. Заменяют объективы и конденсор микроскопа на фазовые (обозначенные буквами Ph) ;
2. Устанавливают объектив малого увеличения. Отверстие в диске конденсора должно быть без кольцевой диафрагмы (обозначенной цифрой "0");
3. Настраивают свет;
4. Выбирают фазовый объектив соответствующего увеличения и фокусируют его на препарат;
5. Поворачивают диск конденсора и устанавливают соответствующую объективу кольцевую диафрагму;
6. Вынимают из тубуса окуляр и вставляют на его место вспомогательный телескоп. Настраивают его так, чтобы были резко видны фазовая пластинка (в виде темного кольца) и кольцевая диафрагма (в виде светлого кольца того же диаметра). С помощью регулировочных винтов на конденсоре совмещают эти кольца. Вынимают вспомогательный телескоп и вновь устанавливают окуляр.

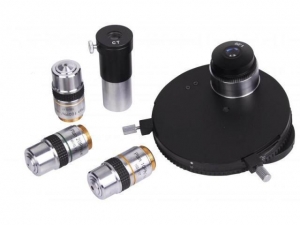

Комплект поставки:

• объективы: PLAN 10 Ph/0.25 160/0,17; PLAN 40 Ph/0.65 160/0,17; PLAN 100 Ph/1.25 OIL 160/0,17;
• конденсор с поворачивающимся диском;
• телескоп (вспомогательный окуляр) для настройки фазового контраста.

Купить фазово-контрастный комплект для микроскопа можно в компании Технотест - сделать заказ по телефону ☎ или на сайте.
