Разновидности и особенности насадок для верхнеприводных мешалок

Posted by   oratorslova Гончаров Сергей
22/06/2019

верхнеприводная лабораторная мешалка
Для целого ряда смешивающих операций в лабораторных условиях, применяются специальное оборудование: верхнеприводные мешалки, по принципу действия эти приборы похожи на бытовые миксеры, но решают более разносторонние и сложные задачи:

  • ускорение растворения порошков, сыпучих материалов в жидкостях;
  • смешивание двух компонентов;
  • активизация химических реакций;
  • взмучивание осадка;
  • полимеризация;
  • гомогенизация – например если в растворе присутствует твердая фаза, которую необходимо разбить и уменьшить до заданного фракционного состава;
  • приготовление эмульсий, суспензий, химических реактивов на основе воды из лабораторного дистиллятора.



* Отметим еще несколько видов специализированной техники в лаборатории, которые также выполняют смесительные или встряхивающие манипуляции: магнитная мешалка, тестомесилка, шейкер.

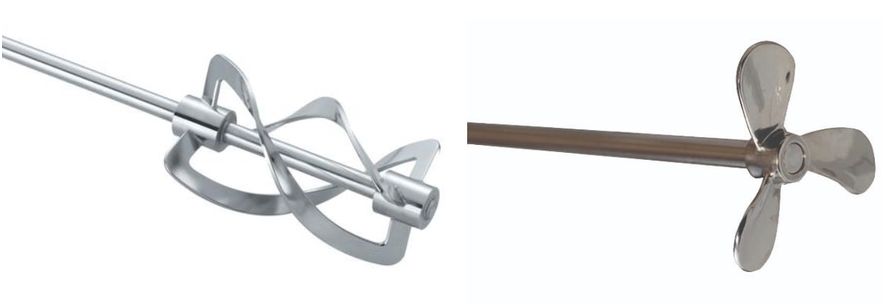

Виды насадок для верхнеприводных лабораторных мешалок



Ключевым элементом миксера служит вспомогательное приспособление – насадка, надевающаяся на вал и предназначенная для приведения совокупности частиц в движение. В зависимости от конструктивных особенностей, насадки имеют свою специализацию и создают различные виды циркуляции:

  • осевые (вертикально);
  • радиальные (от центра вращения к стенкам лабораторной посуды);
  • тангенциальные;
  • совмещающие виды потоков (например осевой + радиальный).



Соответственно рассмотрим виды насадок для перемешивающих механических устройств

Виды насадок для верхнеприводных мешалок

Якорная

якорная насадка
Имеет всегда 2 лопасти, расположенные параллельно оси и создает мощное центробежное усилие, что требует из-за большого сопротивления жидкости, особенно при сочетании с высокой вязкостью раствора, повышенной мощности электродвигателя верхнеприводной мешалки ИКА.
В зависимости от площади лопастей, якорные насадки применяются на средних или высоких скоростях.
Ось насадки, закрепляемая в патрон, подвержена скручиванию, что предъявляет повышенные требования к материалу изготовления.



* Не путать с якорем для магнитной мешалки, не смотря на сходное название.



Пропеллерная

пропеллерная насадкаФормирует прежде всего восходящие и нисходящие потоки.

Может содержать 2 или 3 лопасти, которые за счет наклона эффективно перемещаются в жидкости с небольшой вязкостью и плотностью.
Значительно ускоряют перемешивание и как следствие экономят рабочее время лабораторного персонала и потребление электроэнергии оборудованием, пропеллерные насадки для верхнеприводных мешалок с переменным углом наклона.
Наибольший эффект достигает в посуде, имеющей форму стакана.



Центрифужная

центрифужная насадка
Скрещенные лопасти имеют листообразную заостренную форму, что позволяет быстро приводить в действие все жидкое содержимое в лабораторной емкости за счет вихревых потоков.

Для уменьшения трения и легкого скольжения может иметь тефлоновое покрытие.

Справочно: для операций осветления, разделения применяются центрифуги лабораторные, в роторе которых закрепляются пробирки



Турбинная

турбинная насадка
Получили свое наименование по принципу похожести с турбиной самолета или гребными винтами кораблей.

Турбинные насадки для мешалки верхнеприводной бывают открытого и закрытого типа и служат для растворения, отделения осадка, диспергирования.





Лопастная



лопастная насадкаФормирует тангенциальный поток с высокой скорость перемещения жидкости около стенок. Имеющий осадок поднимается со дна и перемешивается.

От чего зависит выбор насадки для лабораторной мешалки ?

  1. Начальная и конечная вязкость жидкости.
  2. Объем лабораторной посуды
  3. Степень заполнения тары.
  4. Расстояние от крайних точек лопастей до стенок емкости. Другими словами, должны быть соответствие между диаметром крыльчатки и посуды.
  5. Частота вращения.
  6. Запас по потребляемой мощности.
  7. Длительность перемешивания.



Советы по работе с насадками для верхнеприводных лабораторных мешалок
  1. В случае мощного осевого потока, жидкость не должна выплескиваться за пределы емкости на поверхность столешницы лабораторного стола и одежду сотрудников, особенности если перемешиваются агрессивные химические реактивы.
  2. При выборе насадок для лабораторных мешалок и режимов работы, следует учитывать то, что в процессе смешивания кинематическая вязкость может увеличиваться, что потребует запаса мощности.
  3. Также лучшим вариантом будет покупка верхнеприводной мешалки IKA с электронной системой обратной связи, отслеживающей в режиме онлайн возрастание потребления тока (по причине сопротивления вращению вязкого раствора).
  4. Сам патрон не должен “бить” (для чего смесительное лабораторное оборудование должно периодически проходить техническое обслуживание и при необходимости передаваться в ремонт), а вал насадки закрепляться с равномерным зажимающим усилием, чтобы при работе лопасти не ударились о стенки хим посуды.
  5. После использования насадки очищаются от остатков раствора, промываются в лабораторной мойке, при необходимости дезинфицируются и высушиваются.
