Конструкция и особенности весов для животных

Posted by   oratorslova Гончаров Сергей
16/06/2020

Для периодического контроля живого веса скота (коров, овец, свиней, коз), прироста массы, а также перед реализацией покупателям (в заготовочных пунктах), потребуются специальные весы для животных. Также скотские весы востребованы в мясокомбинатах, ветеринарных пунктах.

Устройство весов для животных

В отличие от лабораторных, электронные весы для взвешивания животных, не относятся к высокоточным приборам, но зато их верхний предел составляет от сотен килограмм до нескольких тонн, что обуславливает наличие прочных элементов конструкции.
Базовый элемент это весовая платформа:

  • для молодняка (бычков, поросят) размер клетки составляет 600×800 мм;
  • для взрослых особей и группового взвешивания габариты могут достигать 3000×5000 мм.

Чтобы животные не смогли выйти, выпрыгнуть из заграждения, оно изготавливается высотой до метра и даже выше.
Крупный рогатый скот помимо большого веса, может бить копытами по платформе и конструкция тензодатчиков должна быть стойкой к разрушению как минимум в период гарантийной эксплуатации.

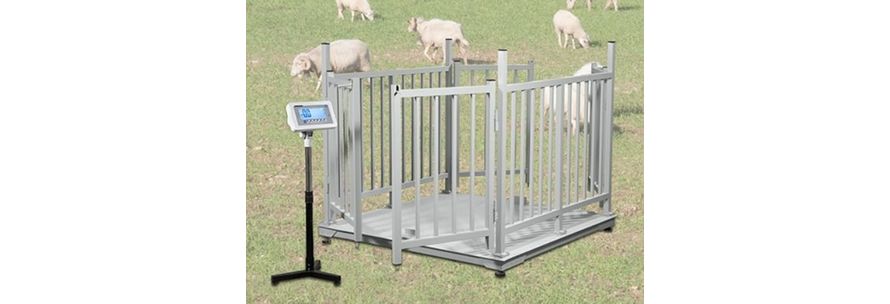

Основные компоненты конструкции весов для КРС:

  1. Платформа с весоизмерительными датчиками. Поверхность может быть рифленой, чтобы избежать скольжения.
  2. Цифровой индикатор для отображения веса.
  3. Ограждения и дверей, куда заходят животные.

Чтобы в процессе транспортирования цифровые весы для сельхозживотных, занимали меньше места, обычно блочные элементы разбираются, упаковуются отдельно, а собираются уже на месте представителям компании-поставщика или своим силами.

Пусконаладочные работы

Процесс монитажа не сложен, если делать все по инструкции.
На первом этапе собирается клетка и соединяется с платформой. После этого вкручиваются ножки. Диспей подключается через разъем. После чего можно включить весы и убедиться, что отображается нулевое значение. Если поломок нет, основное требование – это строго горизонтальное расположение.
Для этого желательно заранее подготовить площадку с твердой поверхность. Например залитую бетоном, поскольку земляное покрытие не является стабильным и со временем может просесть.
Ненулевые значения могут как раз быть вызваны перекосом. Для точной настройки можно воспользоваться строительным уровнем.
На этом в принципе все и можно приступать к измерениям. Поскольку все процедуры (прежде всего калибровка и проверка на контрольных гирях) проводятся заранее, на заводе-изготовителе весов для взвешивания крупного рогатого скота.

Принцип действия

Под платформой располодены 4 тензометрических датчика. Поэтому при заходе скота нужно стараться, чтобы коровы, быки, свиньи по возможности распологались в центре, а основное – равномерно, чтобы давление было на все датчики одновременно.
Чем сильнее вес животного давит на сенсоры, тем больше аналоговый сигнал, который преобразуется в цифровую форму в АЦП и показывается в одной из единиц измерения (тонны, килограммы и т.д.).
Питание может быть как от сети 220, так и от аккумуляторной батареи.
Также следует отметить наличие функции тарирование и суммирование.

Защитные элементы

Если весы эксплуатируются на открытом пространстве, а не в тепличных условиях лаборатории, чтобы обезопасить оборудование от воздействия влаги, пыли, грязи, в зависимости от модели и цены, датчики веса и индикаторы производятся из нержавейки, успешно противостоящей воде. Облочка дисплея может быть платстмассовой.
Силовые детали изготавливаются из черных металов (в бюджетных электронных весах для взвешивания скота) или из нержавеющего сплава.
Даже если весы эксплуатируются в помещении, пот, моча и другие биологические выделения КРС, неизбежно стекают вниз и элементы конструкции должны быть от них защищены.
Чувствительные датчики и весопроцессор имеют высокую степень влаго- и брызгозащиты: IP65 или IP68.

Вспомогательные опции
1 Еще один дублирующий дисплей
2 Пандус по которому живность заходит на весы
3 Принтер для вывода на печать результатов (чеков)
4 Опоры, играющие роль домкрата
5 Колеса и рама, чтобы перевозить весы, в т.ч. подсоединяя к автомобилю как прицеп.
6 Дополнительные интерфейсы USB, RS-232, чтобы интегрировать оборудование с компьютером и последующим исследованием данных в лаборатории
